Оборудование для производства гаек

ОСНОВЫ ТЕХНОЛОГИИ ПРОИЗВОДСТВА ГАЕК:

Для полного цикла производства «ЧЁРНЫХ» ГАЕК НИЗКИХ КЛАССОВ ПРОЧНОСТИ необходимо следующее оборудование:

- Многопозиционный холодновысадочный автомат (5-, 6- или 7-позиционный - в зависимости от сложности формы гайки, стандартный или длинноходовой – в зависимости от высоты гайки) + резьбонарезной автомат

Для полного цикла производства ГАЕК НИЗКИХ КЛАССОВ ПРОЧНОСТИ С АНТИКОРРОЗИОННЫМ ПОКРЫТИЕМ необходимо следующее оборудование:

- Многопозиционный холодновысадочный автомат (5-, 6- или 7-позиционный - в зависимости от сложности формы гайки, стандартный или длинноходовой – в зависимости от высоты гайки) + резьбонарезной автомат + линия антикоррозионного покрытия (цинкования, фосфатирования или др.)

Для полного цикла производства ГАЕК ВЫСОКИХ КЛАССОВ ПРОЧНОСТИ С АНТИКОРРОЗИОННЫМ ПОКРЫТИЕМ необходимо следующее оборудование:

- Многопозиционный холодновысадочный автомат (5-, 6- или 7-позиционный - в зависимости от сложности формы гайки, стандартный или длинноходовой – в зависимости от высоты гайки) + резьбонарезной автомат + линия термической обработки + линия антикоррозионного покрытия

Проволока (калиброванный прокат) подаётся из бухт на ХВА (холодновысадочный автомат), который отрезает заготовку необходимой длины, формирует заготовку собственно гайки и выпрессовывает в ней отверстие. После этого заготовки передаются на другой станок - резьбонарезной, функцией которого является формирование внутренней резьбы.

Видео оборудования для производства гаек:

Холодновысадочные автоматы: https://youtu.be/j0-GQJXEA0k

Резьбонарезные гаечные автоматы:

Двухшпиндельные: https://youtu.be/3soFhk2jksU

Четырёхшпиндельные: https://youtu.be/CYDYJ09Grbo

Для фланцевых гаек: https://youtu.be/TulPasgXtyI

Наклонно-вертикального типа: https://youtu.be/Z_4jG_0h8yw

Многопозиционные холодновысадочные автоматы для гаек (13)

Полный каталог здесь

Фото Модель Тип Размер изделий Максимальная отрезная длина, мм

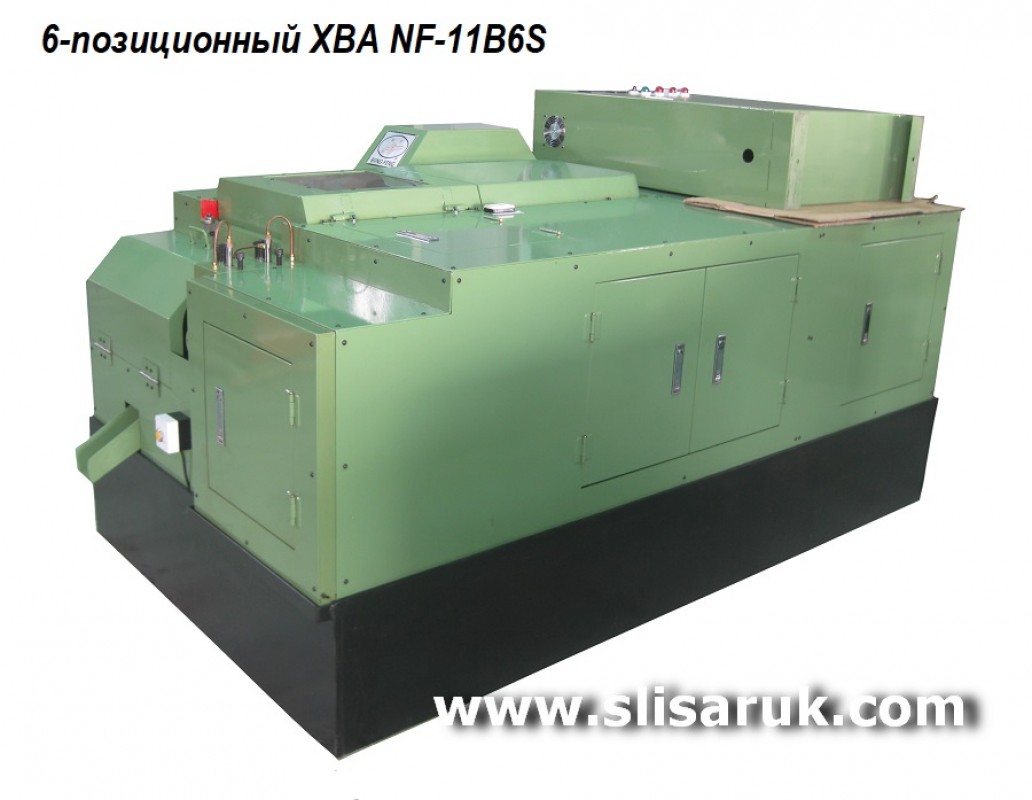

NF-11B6S NF-11B6S 6-позиционный M2.5 ~ M6 8

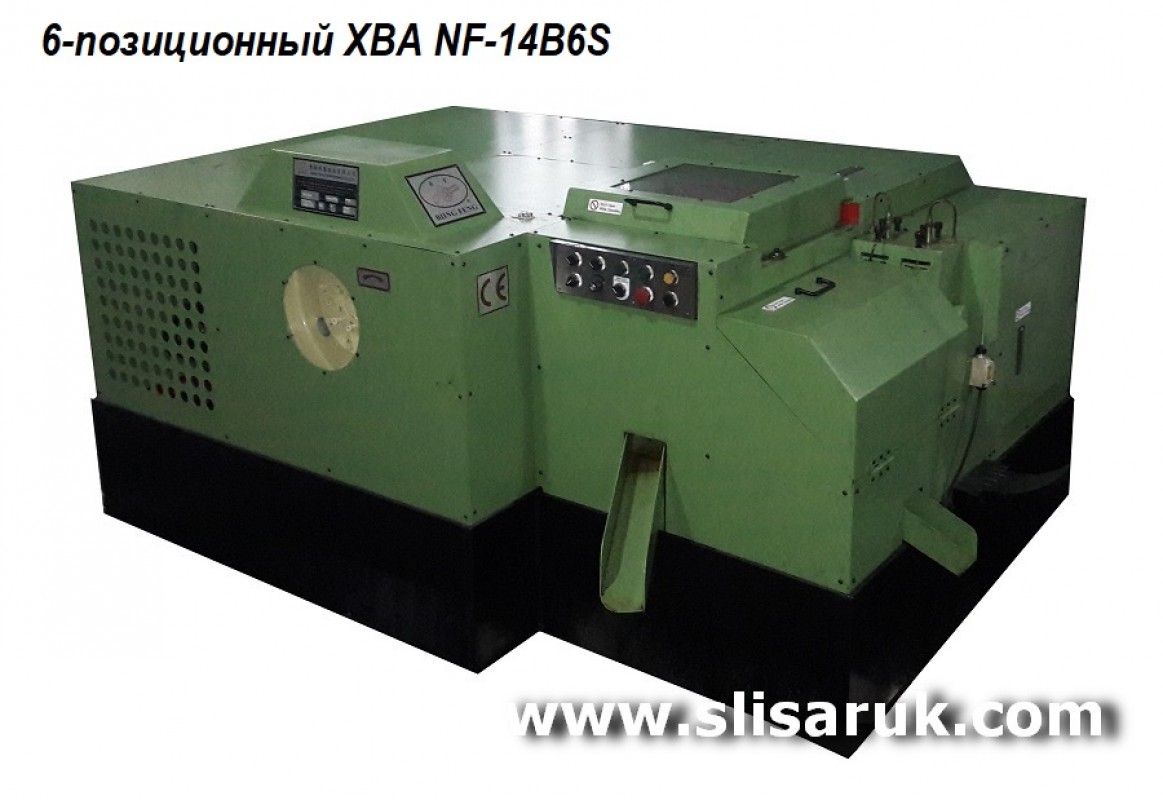

NF-14B6S NF-14B6S 6-позиционный M6 ~ M8 15
NF-19B5S NF-19B5S 5-позиционный M8 ~ M12 20

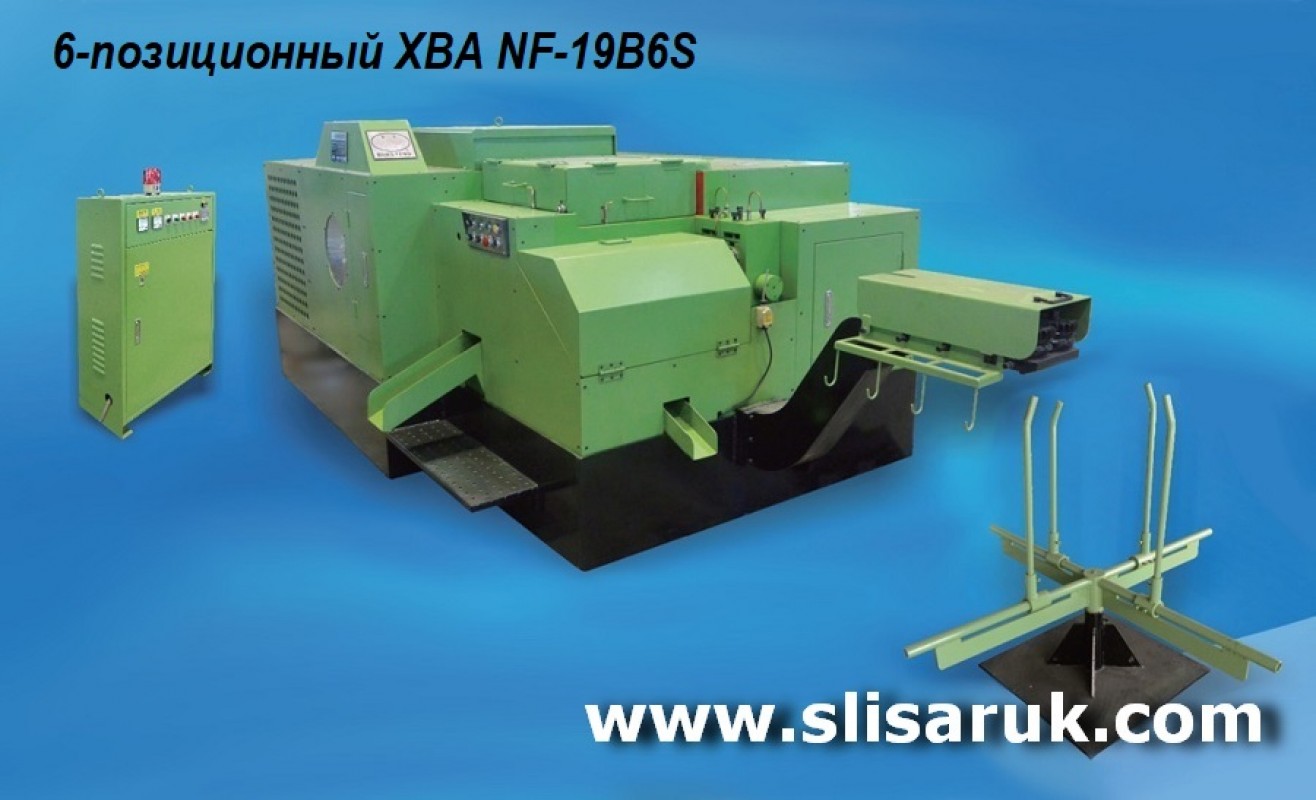

NF-19B6S NF-19B6S 6-позиционный M8 ~ M12 20
NF-24B6S NF-24B6S 6-позиционный M10 ~ M16 25
NF-14B5S NF-14B5S 5-позиционный M6 ~ M8 15
NF-17B5S NF-17B5S 5-позиционный M6 ~ M10 15
NF-17B6S NF-17B6S 6-позиционный M6 ~ M10 15
NF-24B5S NF-24B5S 5-позиционный M10 ~ M16 25
NF-30B5S NF-30B5S 5-позиционный M12 ~ M20 35
NF-30B6S NF-30B6S 6-позиционный M12 ~ M20 35
NF-36B5S NF-36B5S 5-позиционный M16 ~ M24 45
NF-36B6S NF-36B6S 6-позиционный M16 ~ M24 45

Многопозиционные длинноходовые холодновысадочные автоматы для гаек (14)

Полный каталог здесь

Фото Модель Тип Максимальный отрезной диаметр, мм Максимальная отрезная длина, мм
NF-11B5SL NF-11B5SL 5-позиционный 11 25
NF-11B6SL NF-11B6SL 6-позиционный 11 25
NF-14B5SL NF-14B5SL 5-позиционный 14 40
NF-14B6SL NF-14B6SL 6-позиционный 14 40
NF-17B5SL NF-17B5SL 5-позиционный 16 40
NF-17B6SL NF-17B6SL 6-позиционный 16 40
NF-19B5SL NF-19B5SL 5-позиционный 19 60

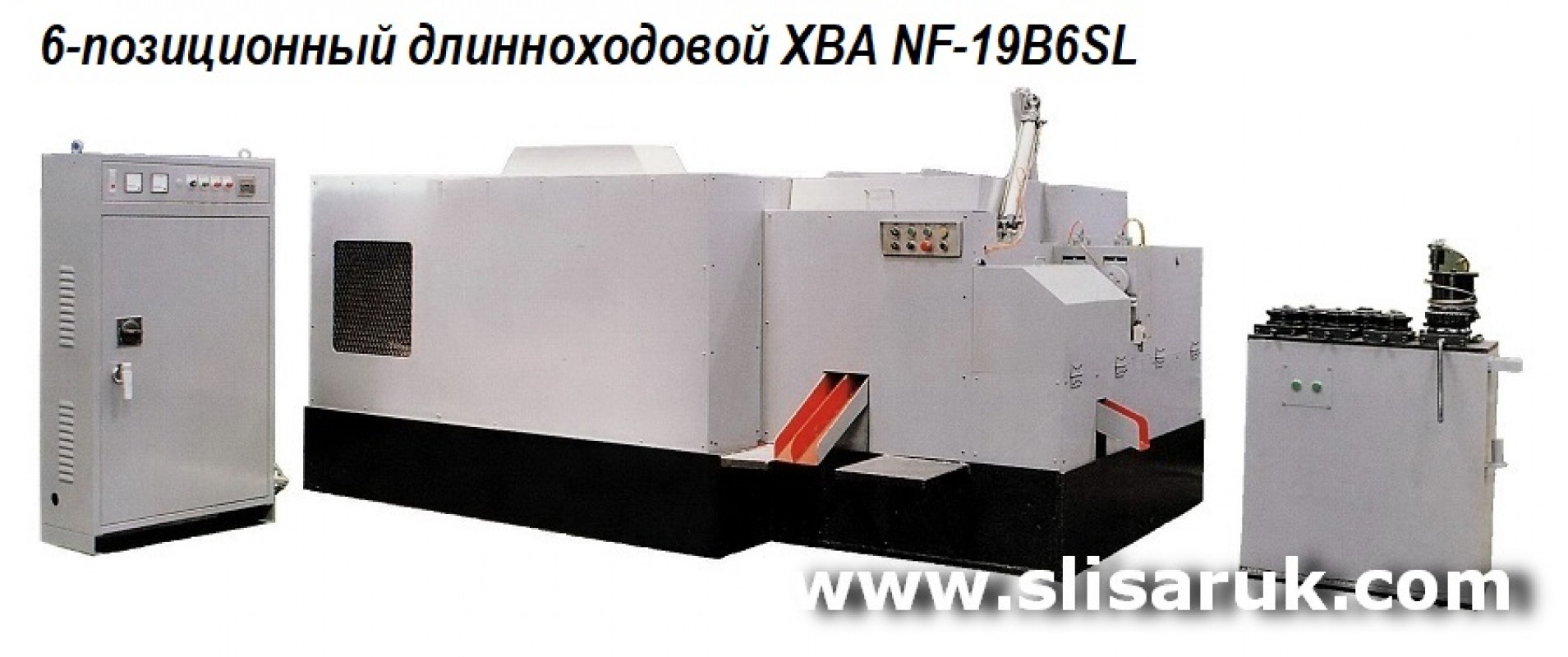

NF-19B6SL NF-19B6SL 6-позиционный 19 60
NF-22B6SL NF-22B6SL 6-позиционный 22 70
NF-24B5SL NF-24B5SL 5-позиционный 24 80
NF-27B6SL NF-27B6SL 6-позиционный 26 80
NF-30B5SL NF-30B5SL 5-позиционный 30 80

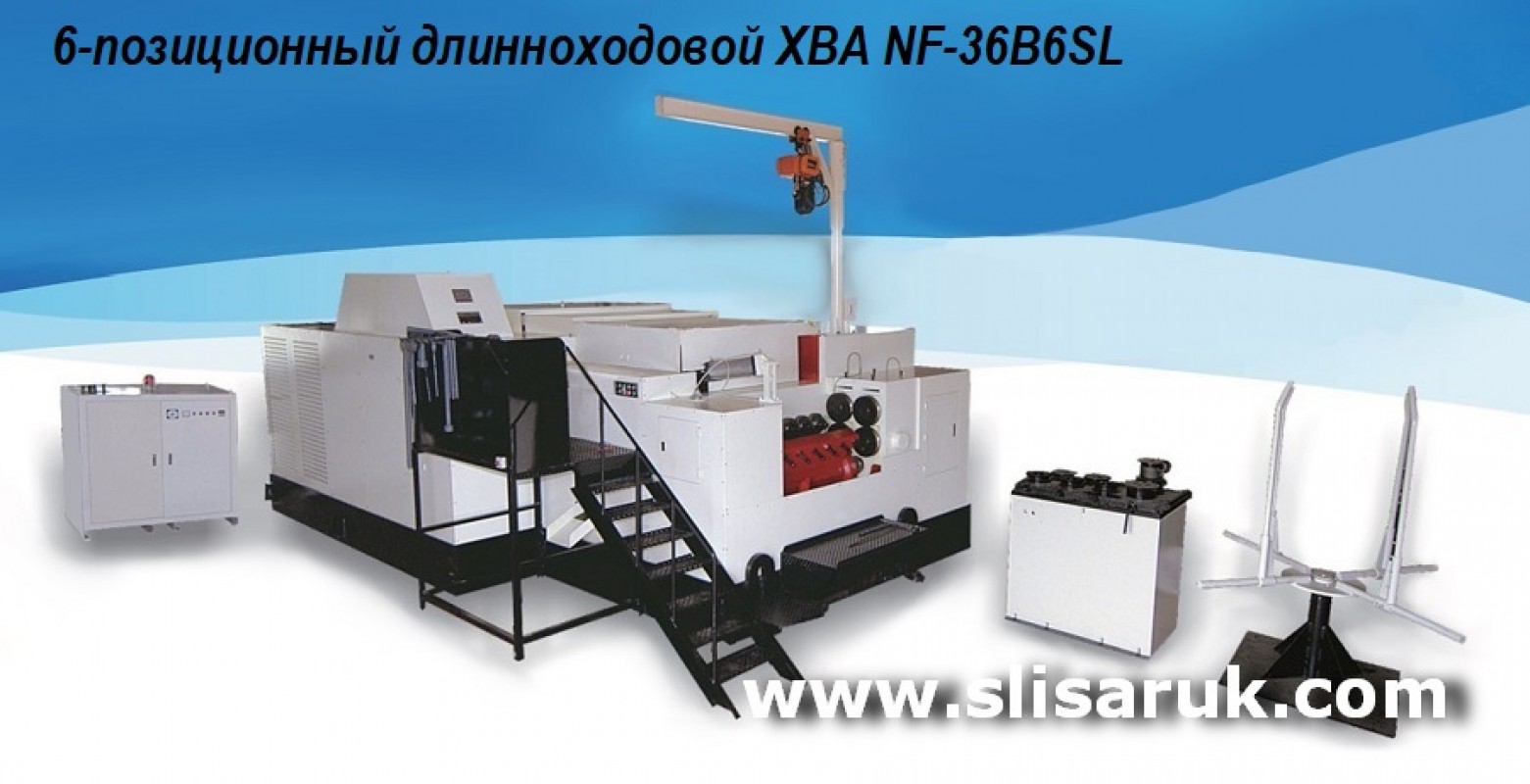

NF-36B6SL NF-36B6SL 6-позиционный 36 80
NF-41B6SL NF-41B6SL 6-позиционный 41 80

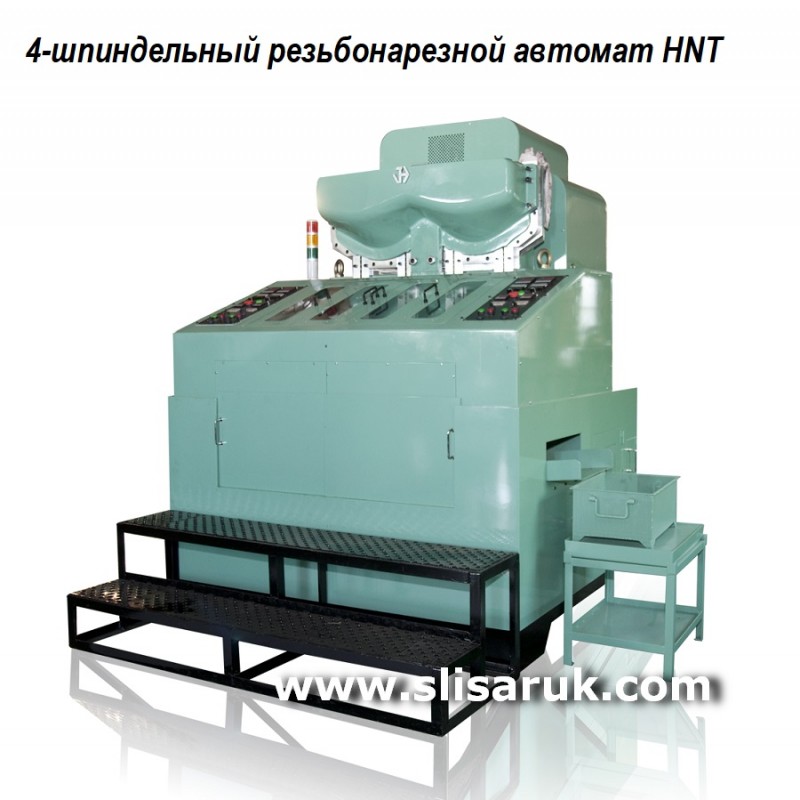

Резьбонарезные гаечные автоматы (9)

Фото Модель Тип Максимальный диаметр изделий, мм Диаметр резьбы

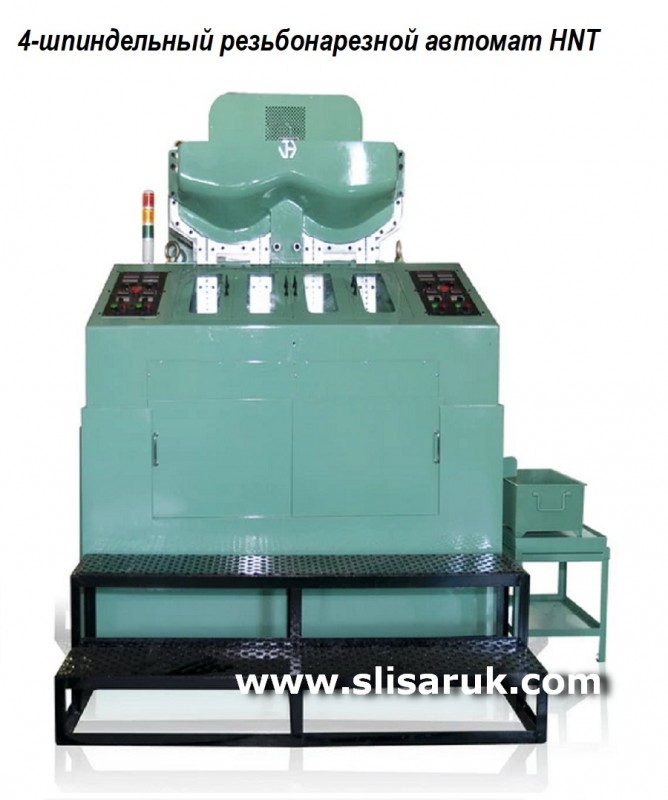

HNT11 HNT11 4-шпиндельный е = 14мм M4 ~ M6
HNT14 HNT14 4-шпиндельный е = 19мм M5 ~ M8
HNT19 HNT19 4-шпиндельный е = 26мм M8 ~ M12
HNT24 HNT24 4-шпиндельный е = 35мм M12 ~ M16
HNT32 HNT32 4-шпиндельный е = 46мм M16 ~ M22
HNT38 HNT38 4-шпиндельный е = 50мм M20 ~ M24
HNT45 HNT45 4-шпиндельный е = 55мм M24 ~ M30

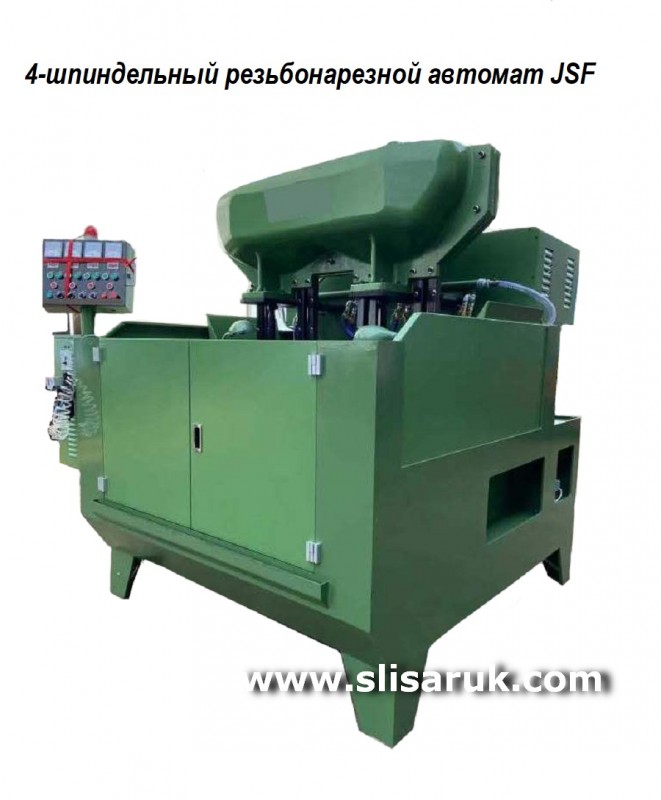

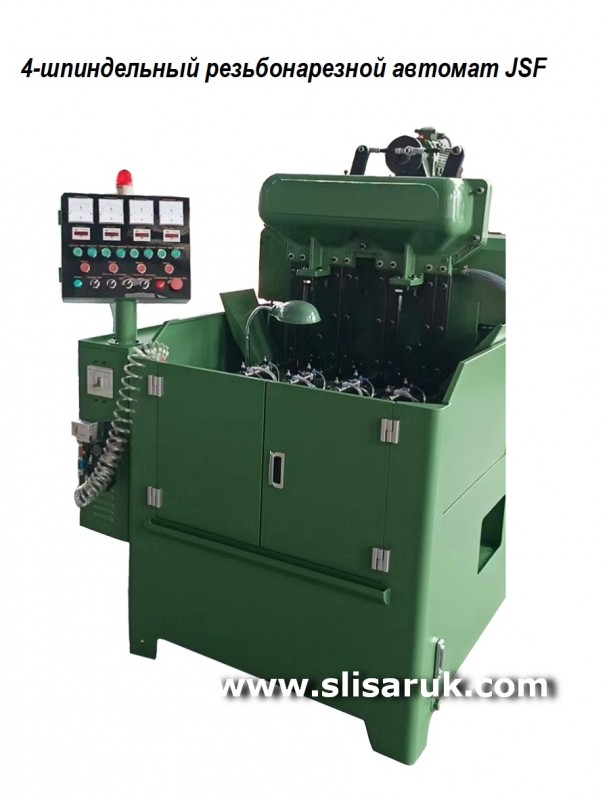

JSF-M8 JSF-M8 4-шпиндельный е = 19мм M5 ~ M8
JSF-M24 JSF-M24 4-шпиндельный е = 50мм M20 ~ M24
