Обладнання для виробництва болтів

ОСНОВИ ТЕХНОЛОГІЇ ВИРОБНИЦТВА БОЛТІВ:

Для повного циклу виробництва «ЧОРНИХ» БОЛТІВ НИЗЬКИХ КЛАСІВ МІЦНОСТІ необхідне наступне обладнання:

- Багатопозиційний холодновисадочний автомат (3- або 4-позиційний – залежно від складності форми болта, стандартний чи довгоходовий – залежно від довжини болта) + різенакатний автомат (зазвичай, на пласких плашках)

Для повного циклу виробництва БОЛТІВ НИЗЬКИХ КЛАСІВ МІЦНОСТІ З АНТИКОРОЗІЙНИМ ПОКРТИТТЯМ необхідне наступне обладнання:

- Багатопозиційний холодновисадочний автомат (3- або 4-позиційний – залежно від складності форми болта, стандартний чи довгоходовий – залежно від довжини болта) + різенакатний автомат (зазвичай, на пласких плашках) + лінія антикорозійного покриття (цинкування, фосфатування чи ін.)

Для повного циклу виробництва БОЛТІВ ВИСОКИХ КЛАСІВ МІЦНОСТІ З АНТИКОРОЗІЙНИМ ПОКРТИТТЯМ необхідне наступне обладнання:

- Багатопозиційний холодновисадочний автомат (3- або 4-позиційний – залежно від складності форми болта, стандартний чи довгоходовий – залежно від довжини болта) + різенакатний автомат (зазвичай, на пласких плашках) + лінія термічної обробки + лінія антикорозійного покриття

Дріт (калібрований прокат) подається із бухт на ХВА (холодновисадочний автомат), котрий відрізає заготовку необхідної довжини, формує голівку, підголовник, фаску (при наявності останніх) та стрижень майбутнього болта. Після цього заготовки передаються на інший верстат - різенакатний, функцією якого є формування різьби.

Відео обладнання для виробництва болтів:

https://youtu.be/M9eVM3alL1w

https://youtu.be/axtyYEaxRW8

Багатопозиційні холодновисадочні автомати для болтів (8)

Повний каталог тут

Фото Модель Тип Розмір виробів Максимальна довжина виробів, мм

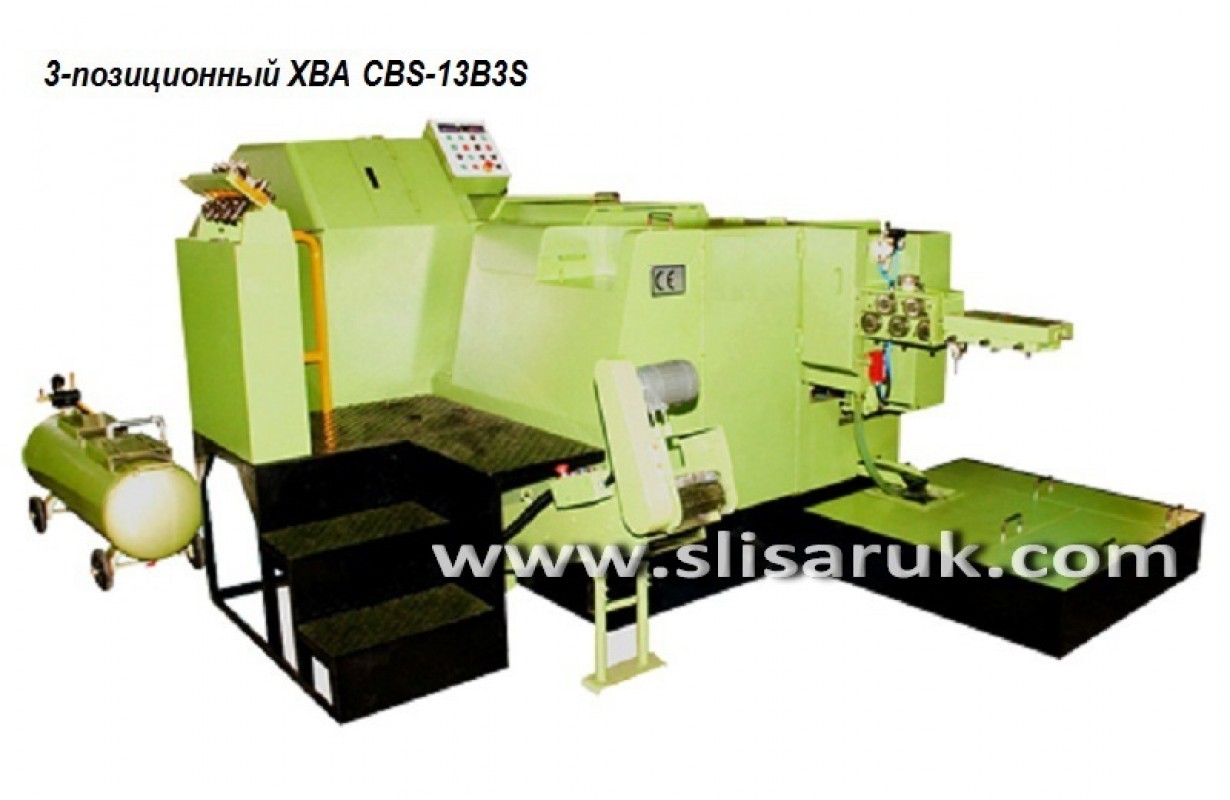

CBS-13B3S CBS-13B3S 3-позиційний М8 65

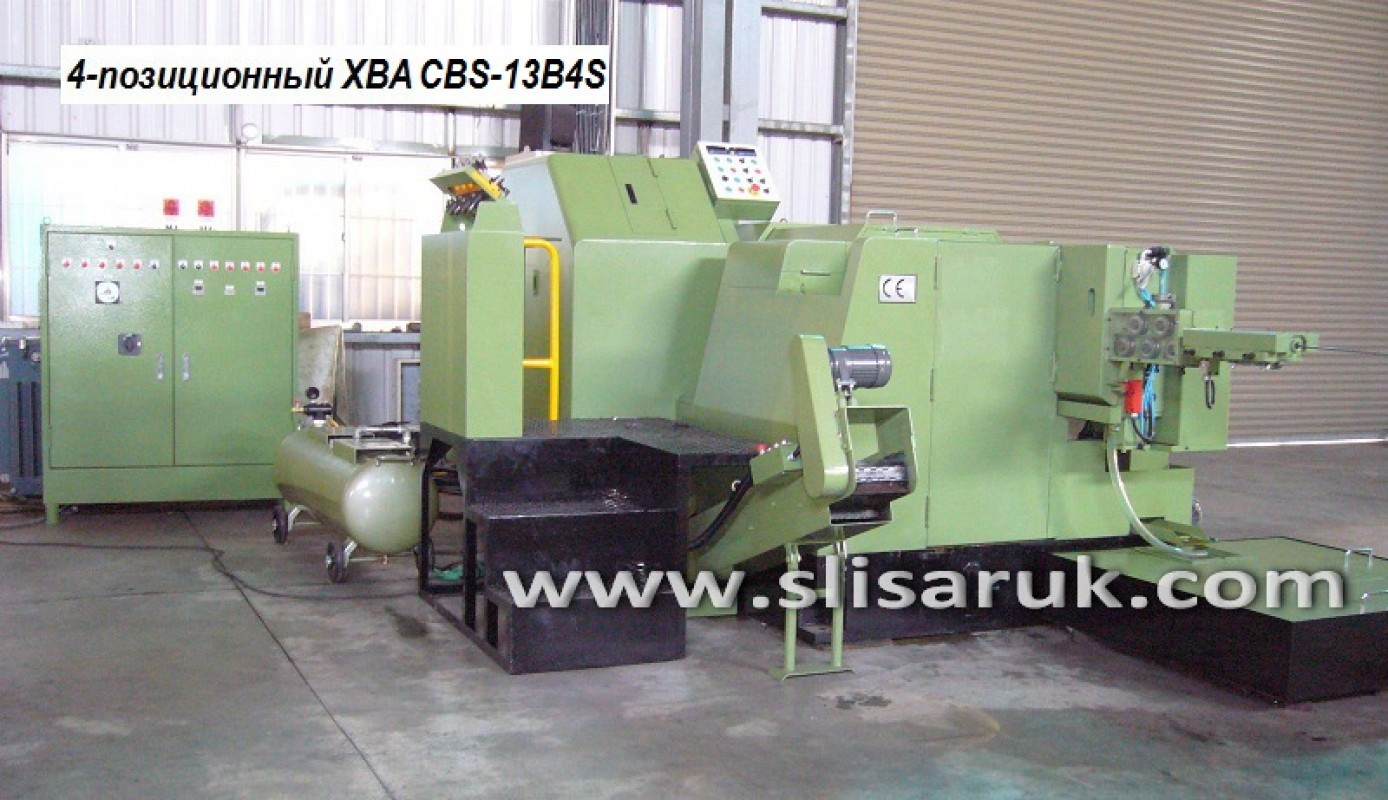

CBS-13B4S CBS-13B4S 4-позиційний М8 75
CBS-17B3S CBS-17B3S 3-позиційний М10 75
CBS-17B4S CBS-17B4S 4-позиційний М10 100
CBS-19B3S CBS-19B3S 3-позиційний М12 125
CBS-19B4S CBS-19B4S 4-позиційний М12 125
CBS-24B3S CBS-24B3S 3-позиційний М16 150

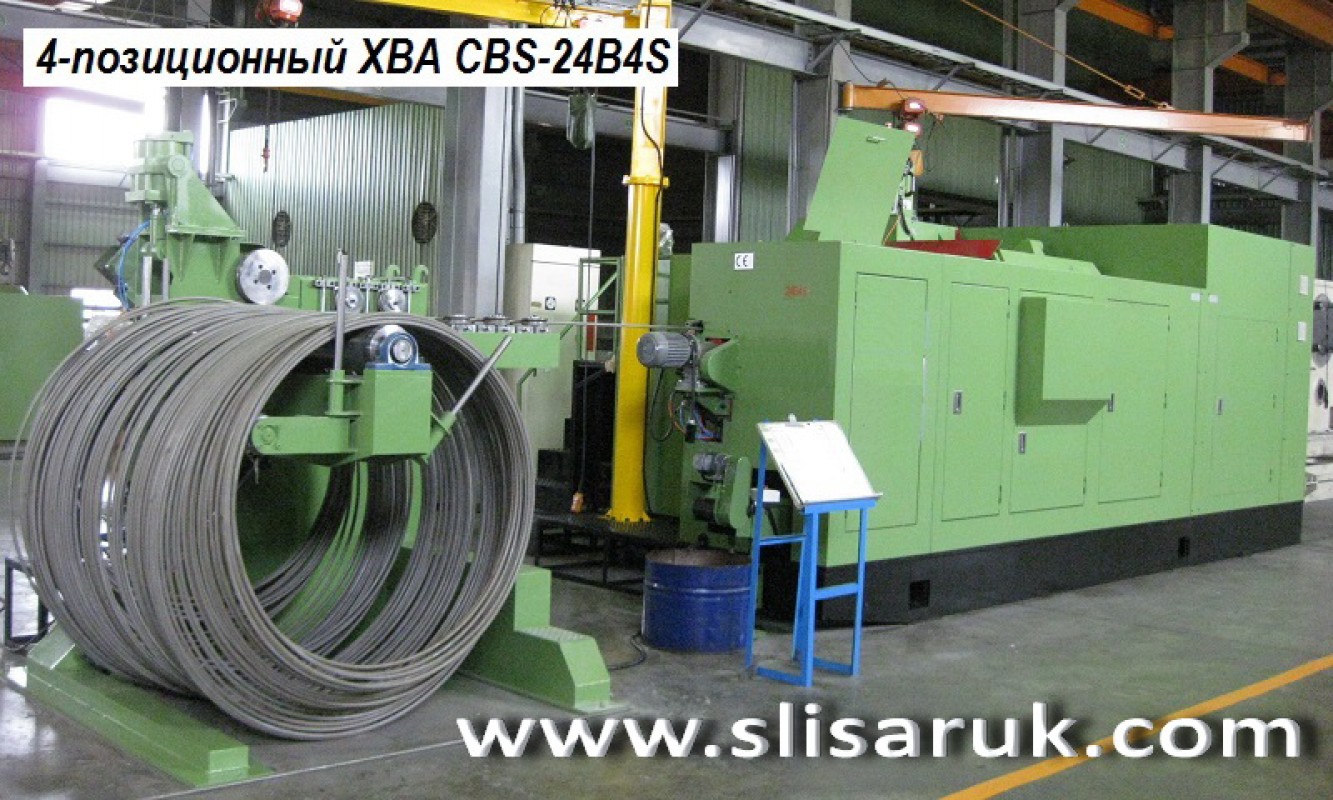

CBS-24B4S CBS-24B4S 4-позиційний М16 150

Багатопозиційні довгоходові холодновисадочні автомати для болтів (16)

Повний каталог тут

Фото Модель Тип Розмір виробів Максимальна довжина виробів, мм
CBD-13B3SL CBD-13B3SL 3-позиційний М8 125
CBD-13B4SL CBD-13B4SL 4-позиційний М8 125
CBU-13B3SL CBU-13B3SL 3-позиційний М8 200
CBU-13B4SL CBU-13B4SL 4-позиційний М8 200
CBD-17B3SL CBD-17B3SL 3-позиційний M10 150
CBD-17B4SL CBD-17B4SL 4-позиційний M10 150

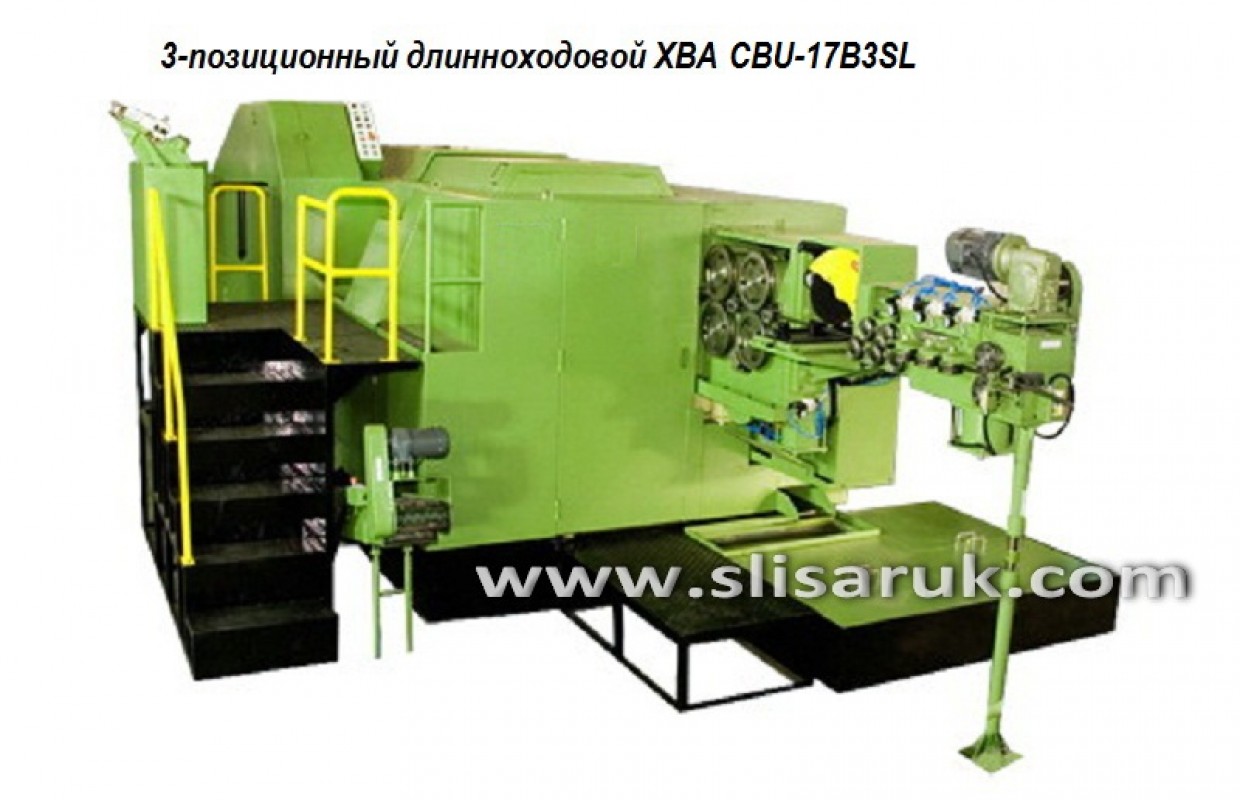

CBU-17B3SL CBU-17B3SL 3-позиційний M10 300
CBU-17B4SL CBU-17B4SL 4-позиційний M10 300
CBD-19B3SL CBD-19B3SL 3-позиційний M12 200

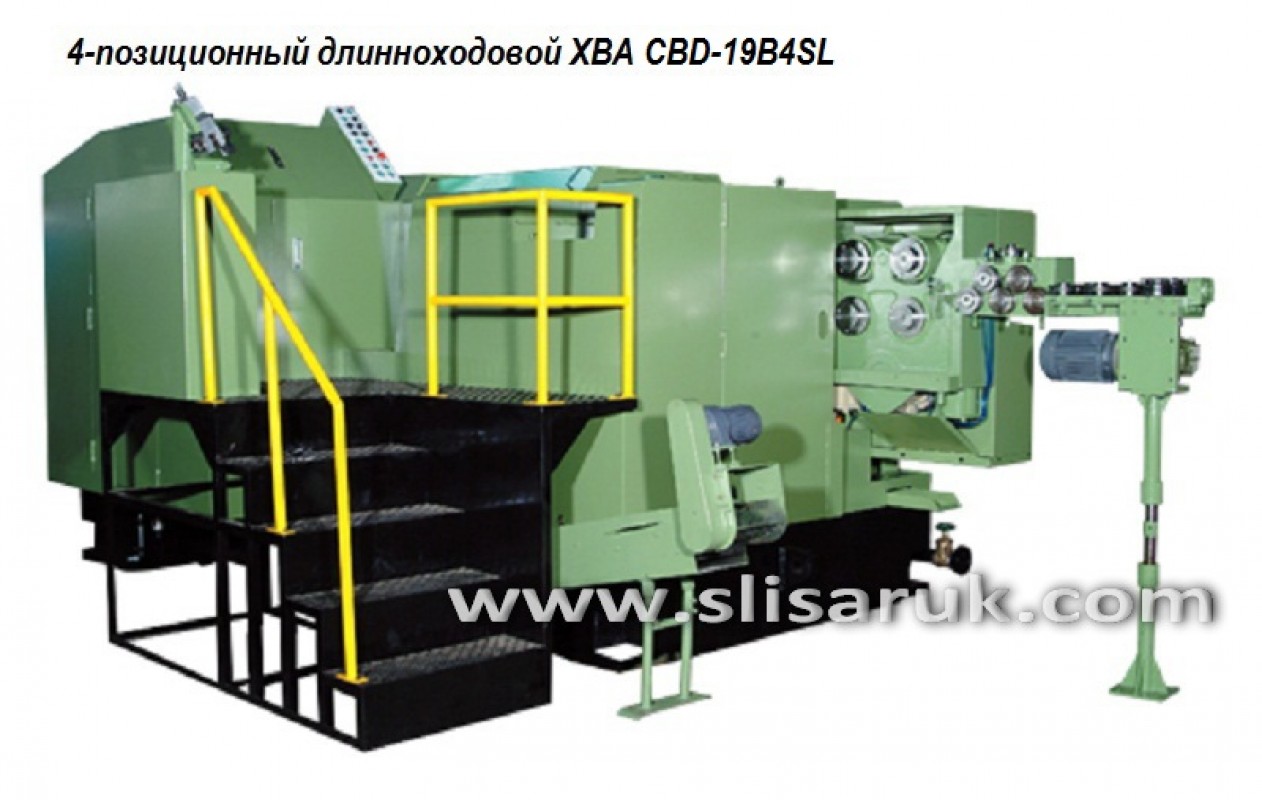

CBD-19B4SL CBD-19B4SL 4-позиційний M12 200
CBU-19B3SL CBU-19B3SL 3-позиційний M12 300

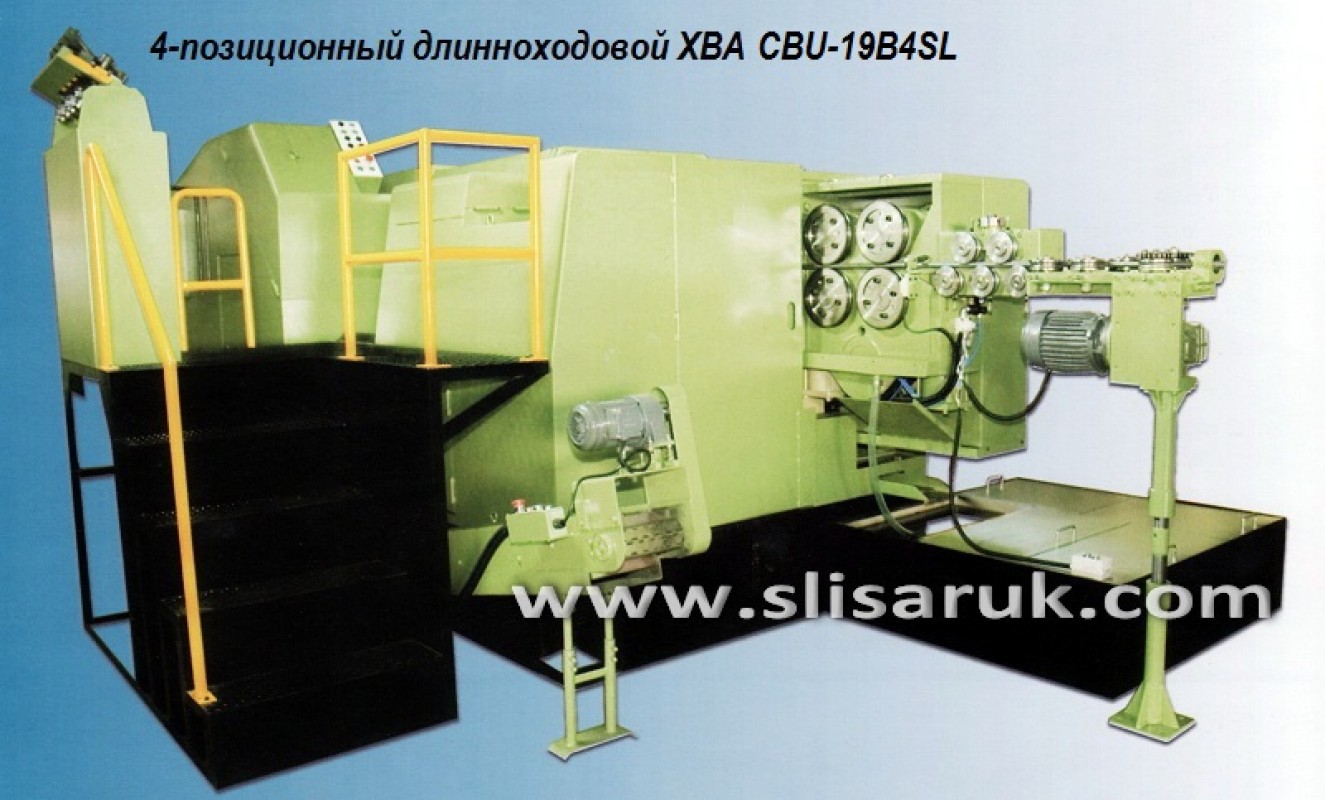

CBU-19B4SL CBU-19B4SL 4-позиційний M12 300
CBD-24B3SL CBD-24B3SL 3-позиційний M16 300
CBD-24B4SL CBD-24B4SL 4-позиційний M16 300
CBD-30B3SL CBD-30B3SL 3-позиційний M20 300
CBD-30B4SL CBD-30B4SL 4-позиційний M20 300

Різенакатні автомати на пласких плашках CGR для болтів (24)

Повний каталог тут

Фото Модель Максимальний діаметр різьби, мм Максимальна довжина виробів, мм Максимальна довжина різьби, мм
CGR-6R CGR-6R 6 50 40
CGR-6RH CGR-6RH 6 50 50
CGR-253H CGR-253H 8 75 60
CGR-8R CGR-8R 8 75 60
CGR-254H CGR-254H 8 100 60
CGR-8R4 CGR-8R4 8 100 60
CGR-254A CGR-254A 8 100 100
CGR-305H CGR-305H 10 100 75
CGR-304A CGR-304A 10 100 100
CGR-306H CGR-306H 10 150 75
CGR-306A CGR-306A 10 150 150
CGR-308A CGR-308A 10 200 150
CGR-406H CGR-406H 12 150 100
CGR-406A CGR-406A 12 150 150
CGR-407H CGR-407H 12 180 120
CGR-408A CGR-408A 12 200 150
CGR-508A CGR-508A 16 200 150
CGR-510A CGR-510A 16 250 150
CGR-606H CGR-606H 18 150 120
CGR-608A CGR-608A 20 200 180

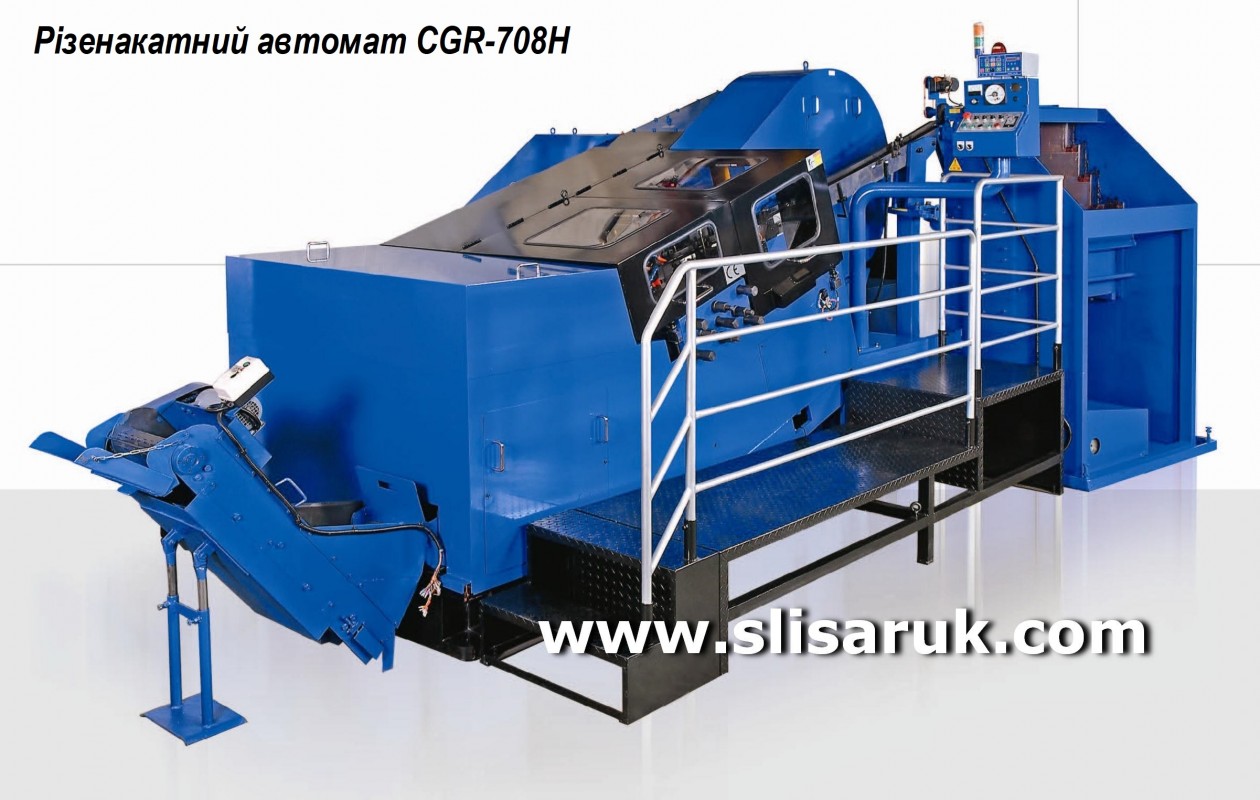

CGR-708H CGR-708H 20 200 150
CGR-806H CGR-806H 24 180 150
CGR-810A CGR-810A 25 250 200
CGR-1012A CGR-1012A 32 300 250

Різенакатні автомати на пласких плашках CTR, CR та ZR для болтів (9)

Повний каталог тут

Фото Модель Максимальний діаметр різьби, мм Максимальна довжина виробів, мм Максимальна довжина різьби, мм
CTR6N CTR6N 6 50/75 50
CTR8N CTR8N 8 75 50
CR08N CR08N 8 75/100/150/200 75
CTR10N CTR10N 10 100/150 65
CTR12N CTR12N 12 100/150 75
CTR19N CTR19N 16 150 80

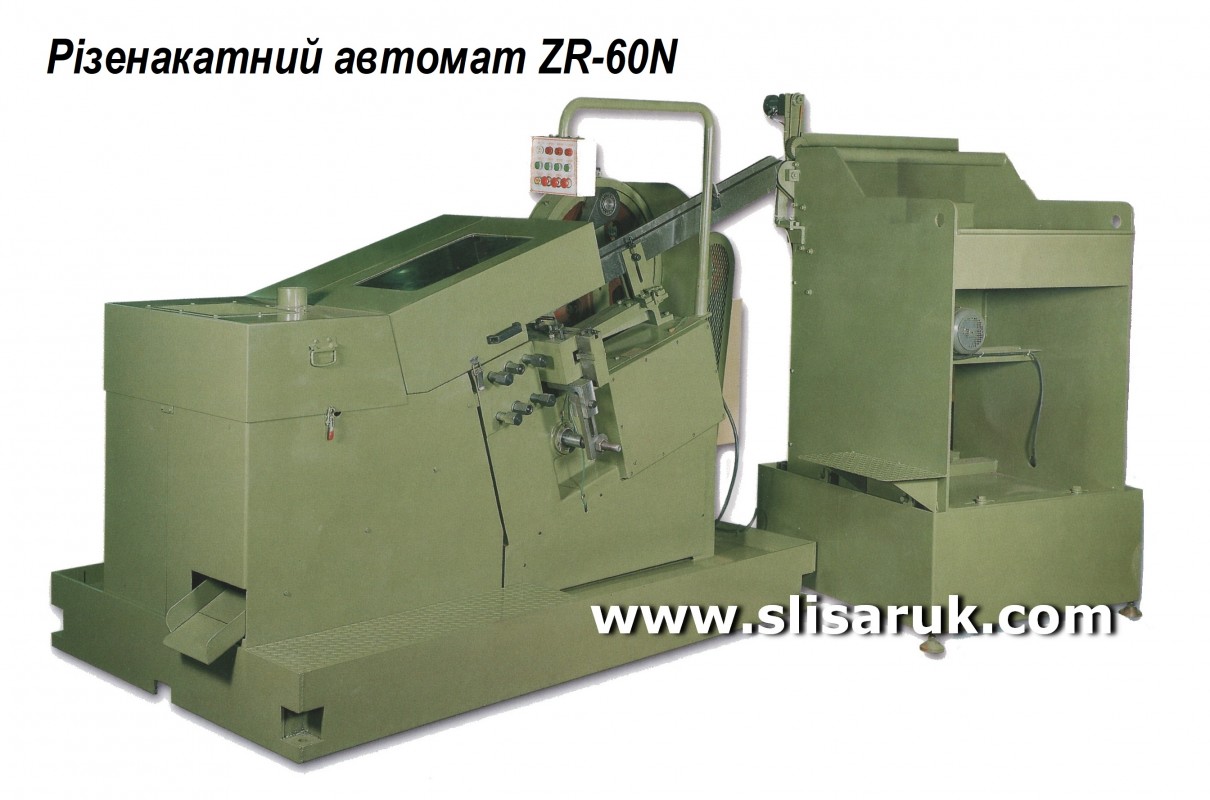

ZR60N ZR60N 16 150/200/300 100

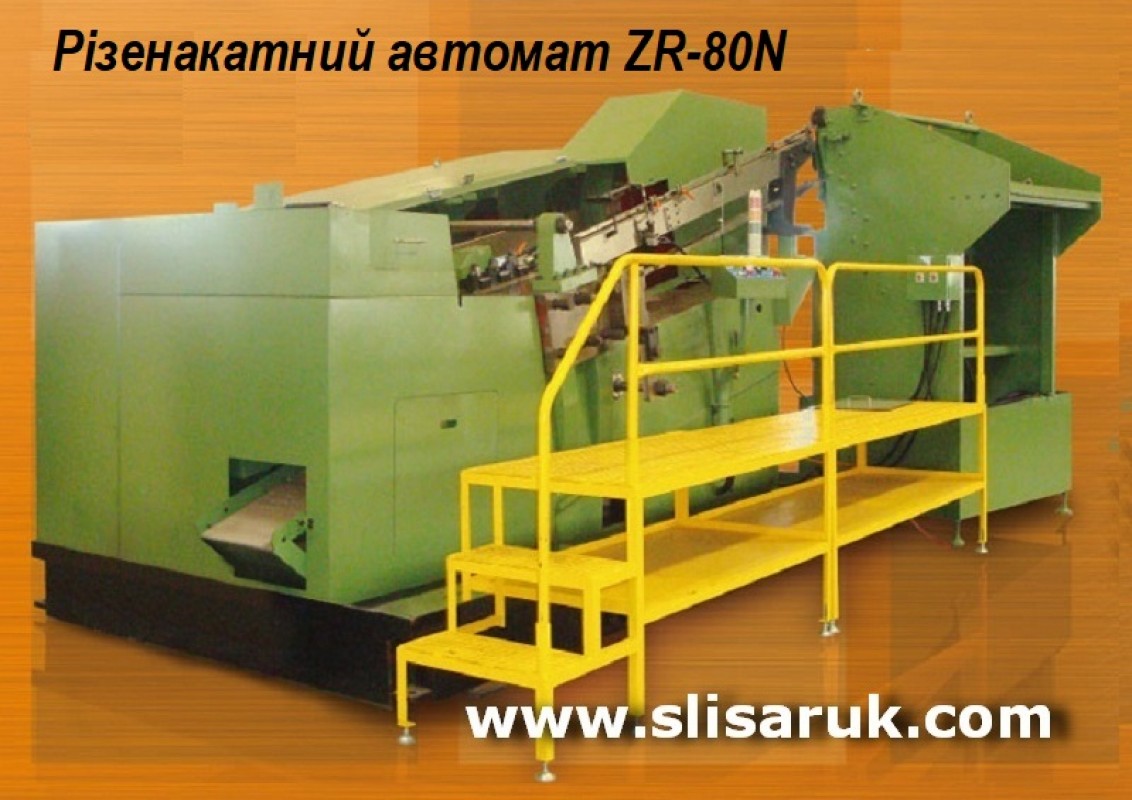

ZR80N ZR80N 24 200/300 150

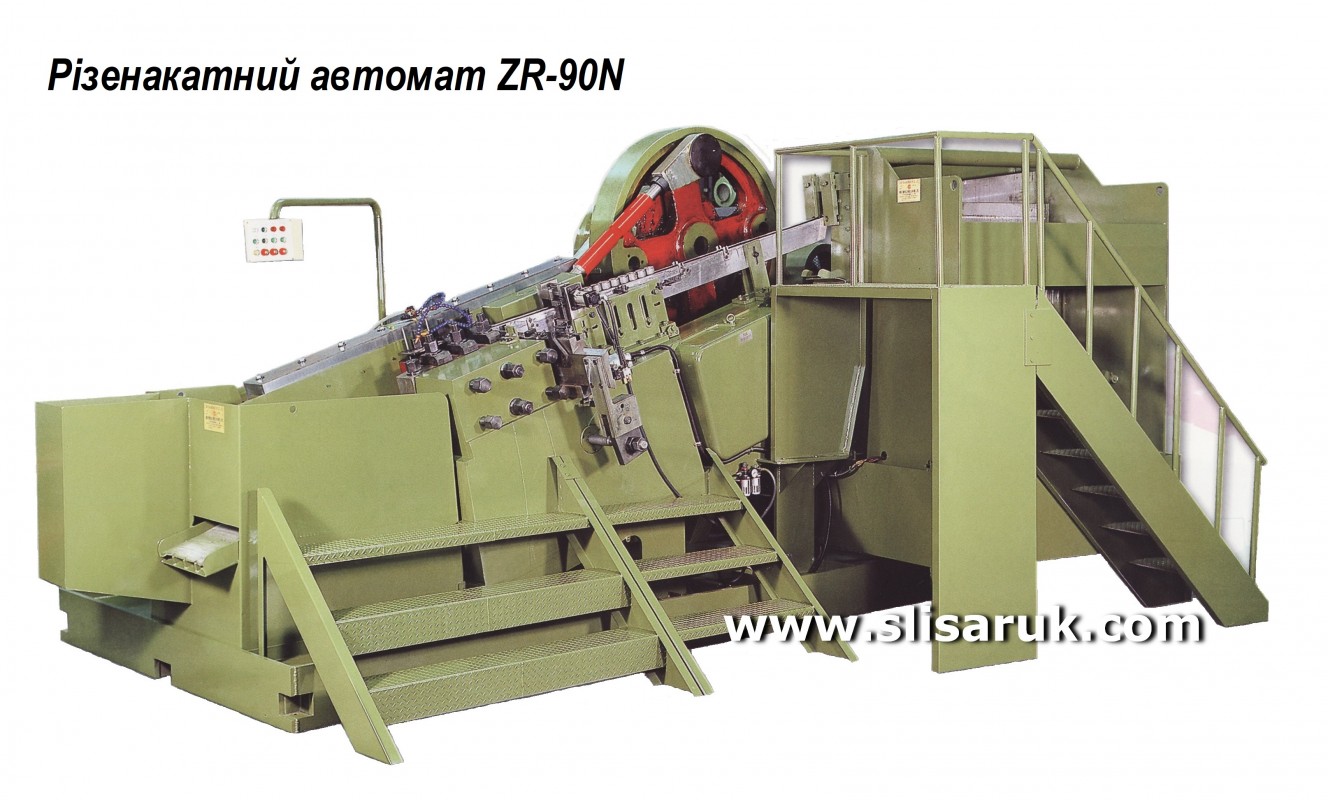

ZR90N ZR90N 30 250/300 150
