Оборудование для производства шурупов, винтов, саморезов, заклёпок

ОСНОВЫ ТЕХНОЛОГИИ ПРОИЗВОДСТВА ВИНТОВ, ШУРУПОВ, САМОРЕЗОВ, ЗАКЛЁПОК:

Для полного цикла производства ВИНТОВ необходимо следующее оборудование:

- ХВА (холодновысадочный автомат) + резьбонакатной автомат на плоских плашках + линия антикоррозионного покрытия (цинкования, фосфатирования или др.)

Для полного цикла производства ШУРУПОВ и САМОНАРЕЗАЮЩИХ ВИНТОВ (САМОРЕЗОВ) с острым наконечником необходимо следующее оборудование:

- ХВА (холодновысадочный автомат) + резьбонакатной автомат на плоских плашках со стружкоотделителем + линия химико-термической обработки + линия антикоррозионного покрытия (цинкования, фосфатирования или др.)

Для полного цикла производства САМОСВЕРЛЯЩИХ ВИНТОВ с наконечником сверло/бур необходимо следующее оборудование:

- ХВА (холодновысадочный автомат) + автомат для формирования самосверлящего наконечника + резьбонакатной автомат на плоских плашках + линия химико-термической обработки (нитроцементации) + линия антикоррозионного покрытия (цинкования, фосфатирования или др.)

ХВА (холодновысадочный автомат) отрезает проволочную заготовку необходимой длины, формирует головку, шлиц и стержень будущего изделия. После этого заготовки передаются на другой станок -резьбонакатной, который служит для накатки резьбы и формирования острого наконечника. В случае производства самосверлящих винтов, заготовки после холодновысадочного автомата передаются сначала на автомат для формирования самосверлящего наконечника, а ужепотом — на резьбонакатной автомат.

Для полного цикла производства ЦЕЛЬНЫХ ЗАКЛЁПОК необходимо следующее оборудование:

- ХВА (холодновысадочный автомат) + линия антикоррозионного покрытия (если это предусмотрено требованиями к готовому изделию)

Для полного цикла производства стальных ПОЛУПУСТОТЕЛЫХ ЗАКЛЁПОК необходимо следующее оборудование:

- Специальный ХВА (холодновысадочный автомат) для полупустотелых заклёпок + линия антикоррозионного покрытия (если это предусмотрено требованиями к готовому изделию)

Видео оборудования для производства шурупов, винтов, саморезов:

- Холодновысадочные и резьбонакатные автоматы: https://youtu.be/HPozYWs32AQ

- Автоматы для формирования самосверлящего наконечника:https://youtu.be/177rx3JjEYo

1-матричные 2-ударные холодновысадочные автоматы (15)

Полный каталог здесь

Фото Модель Максимальный диаметр изделий, мм Максимальная длина изделий, мм

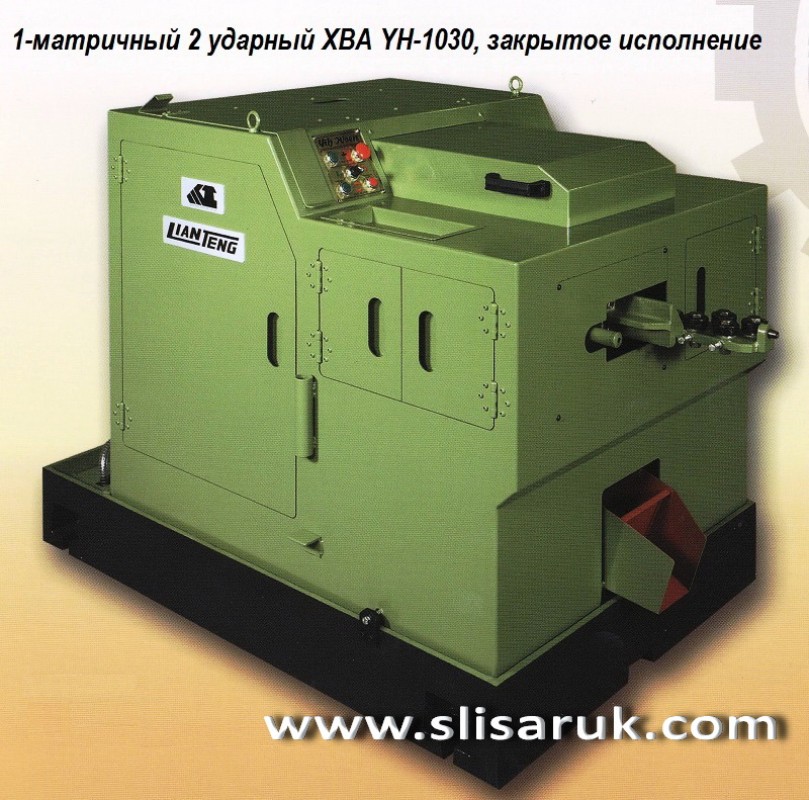

YH-1030 YH-1030 3 30

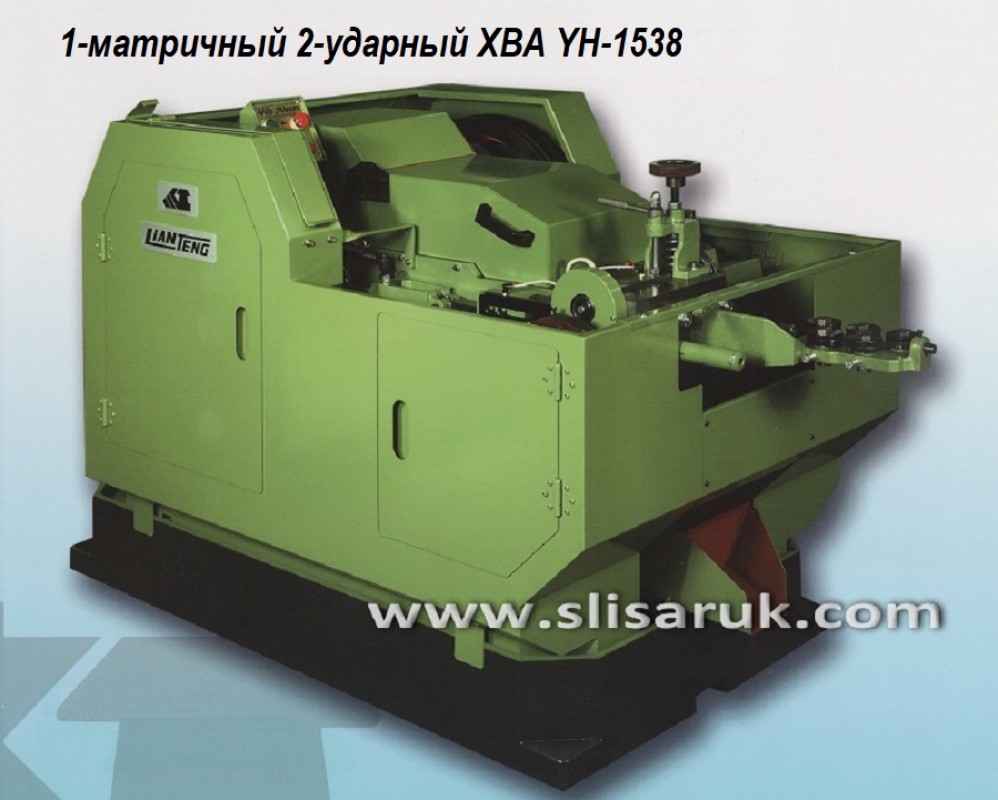

YH-1538 YH-1538 5 38

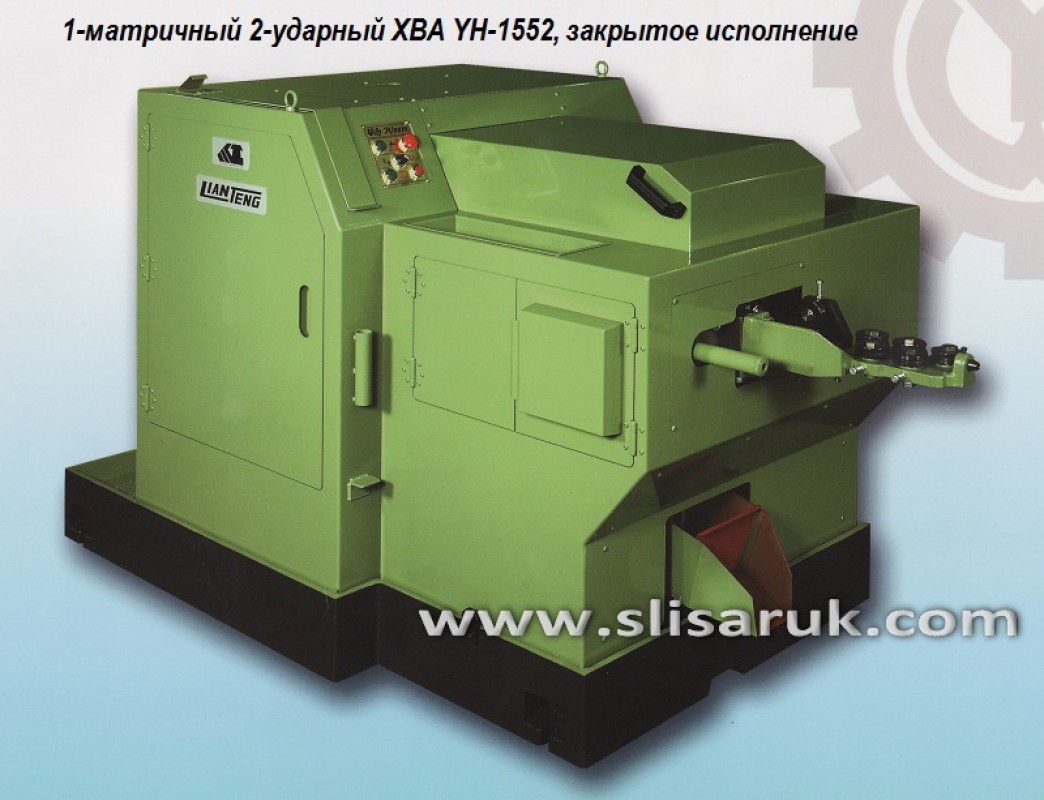

YH-1552 YH-1552 5 52

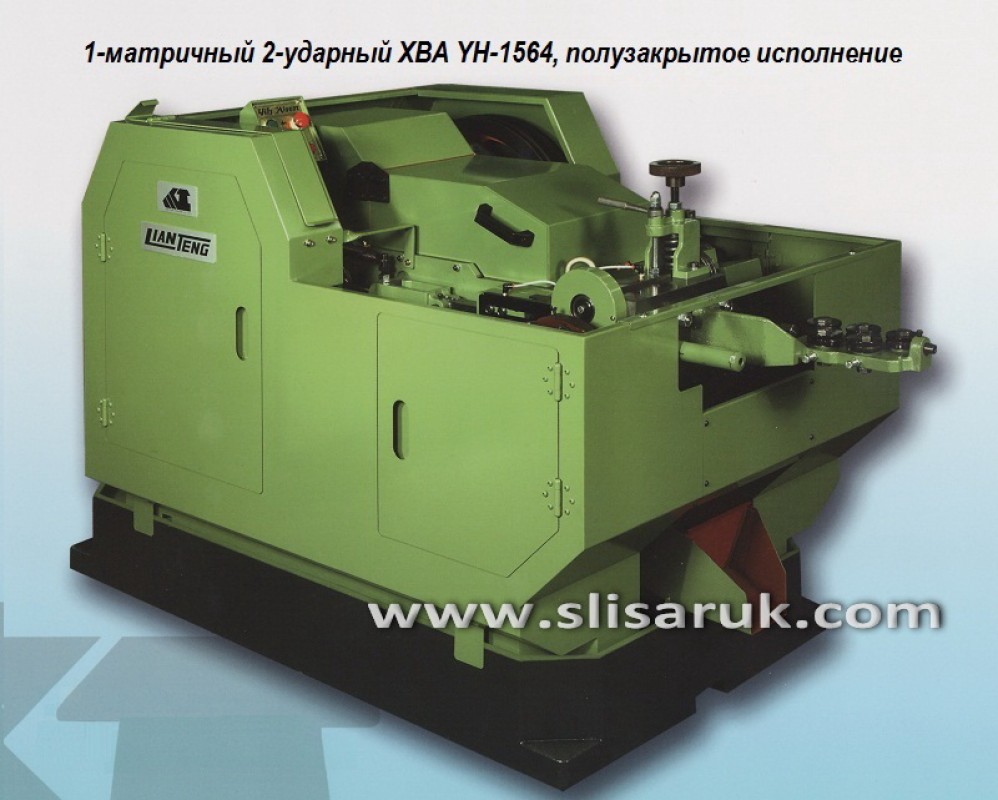

YH-1564 YH-1564 5 64
YH-1576 YH-1576 5 76
YH-15100 YH-15100 5 100
YH-2076 YH-2076 6 76
YH-20102 YH-20102 6 102

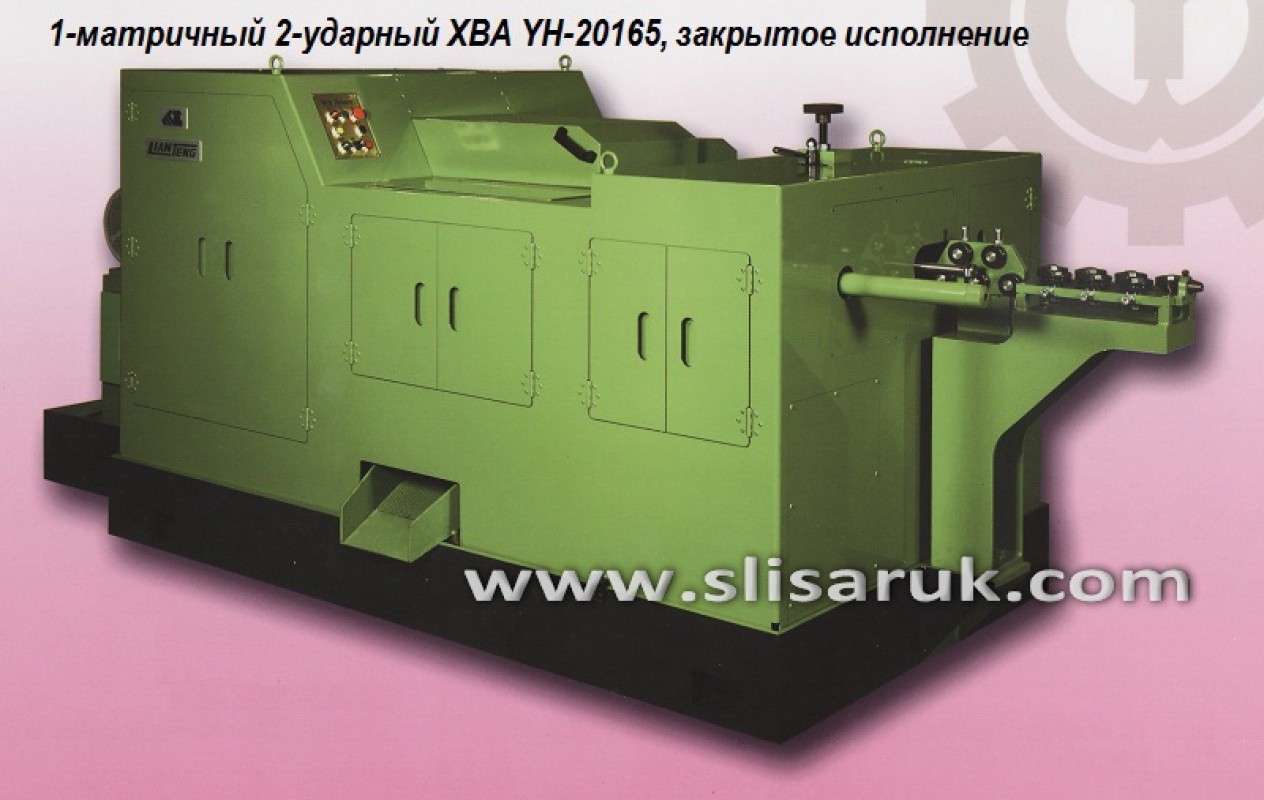

YH-20165 YH-20165 6 165
YH-20200 YH-20200 6 200

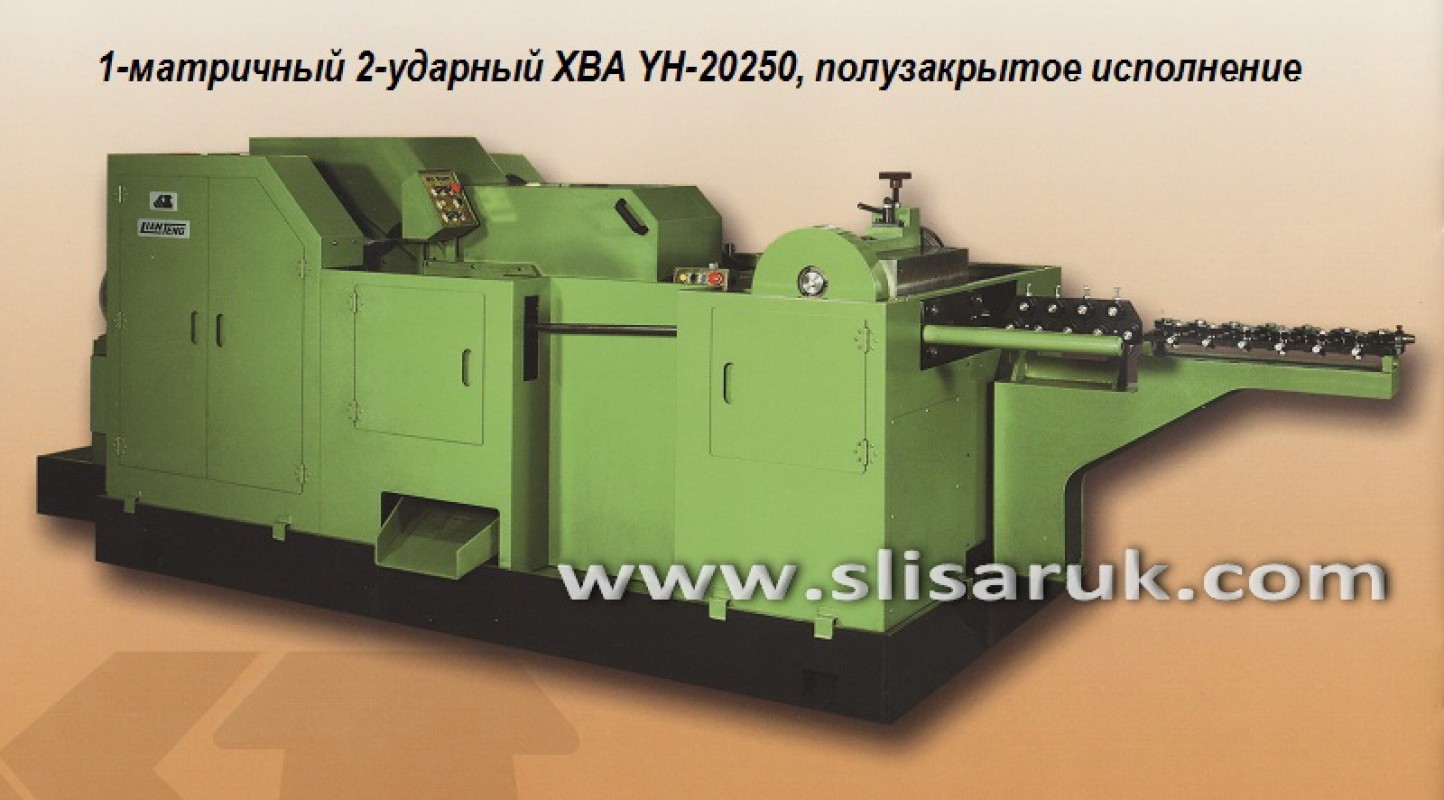

YH-20250 YH-20250 6 250

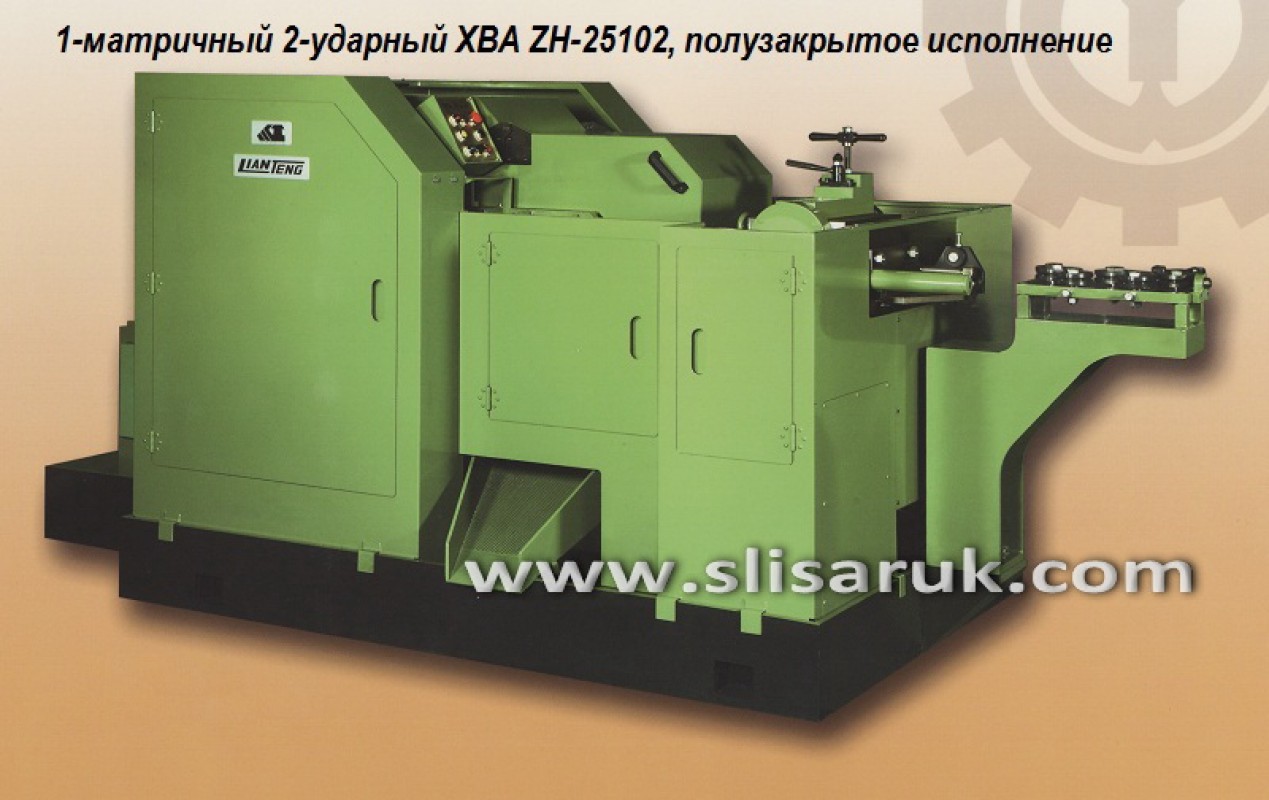

ZH-25102 ZH-25102 8 102
ZH-25152 ZH-25152 8 152

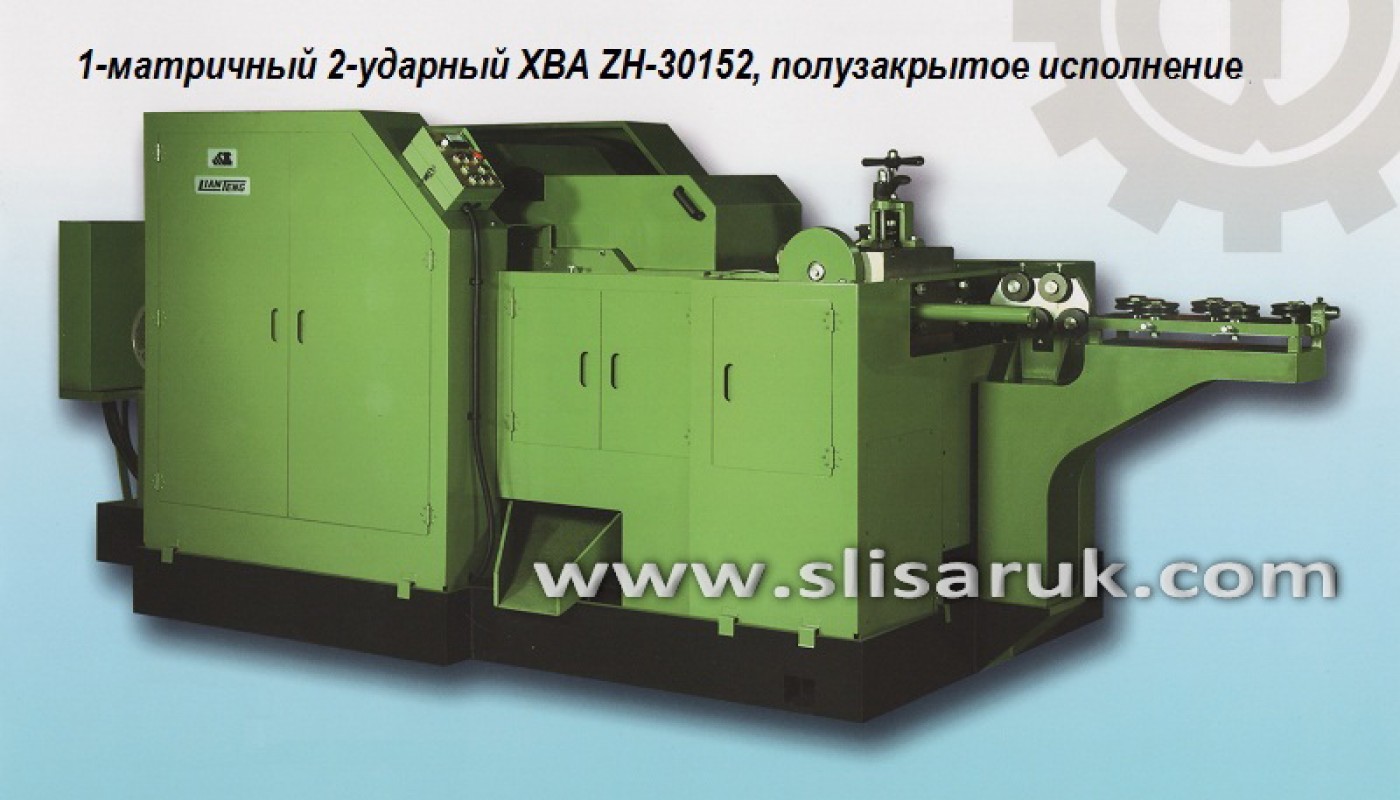

ZH-30152 ZH-30152 10 152
ZH-30320 ZH-30320 10 320

Резьбонакатные автоматы на плоских плашках CGR для шурупов, винтов, саморезов (16)

Полный каталог здесь

Фото Модель Максимальный диаметр резьбы, мм Максимальная длина изделий, мм Максимальная длина резьбы, мм
CGR-6R CGR-6R 6 50 40
CGR-6RH CGR-6RH 6 50 50
CGR-253H CGR-253H 8 75 60
CGR-8R CGR-8R 8 75 60
CGR-254H CGR-254H 8 100 60
CGR-8R4 CGR-8R4 8 100 60
CGR-254A CGR-254A 8 100 100
CGR-305H CGR-305H 10 100 75
CGR-304A CGR-304A 10 100 100
CGR-306H CGR-306H 10 150 75
CGR-306A CGR-306A 10 150 150
CGR-308A CGR-308A 10 200 150
CGR-406H CGR-406H 12 150 100
CGR-406A CGR-406A 12 150 150
CGR-407H CGR-407H 12 180 120
CGR-408A CGR-408A 12 200 150

Резьбонакатные автоматы на плоских плашках CTR и CR для шурупов, винтов, саморезов (7)

Полный каталог здесь

Фото Модель Максимальный диаметр резьбы, мм Максимальная длина изделий, мм Максимальная длина резьбы, мм
CTR5N CTR5N 5 38 38
CTR6N CTR6N 6 50/75 50
CTR8N CTR8N 8 75 50
CR08N CR08N 8 75/100/150/200 75
CTR10N CTR10N 10 100/150 65
CTR12N CTR12N 12 100/150 75
CTR9N CTR9N 9 100 50

Автоматы для формирования самосверлящего наконечника (4)

Полный каталог здесь

Фото Модель Максимальный диаметр изделий, мм Максимальная длина изделий, мм Сверло №

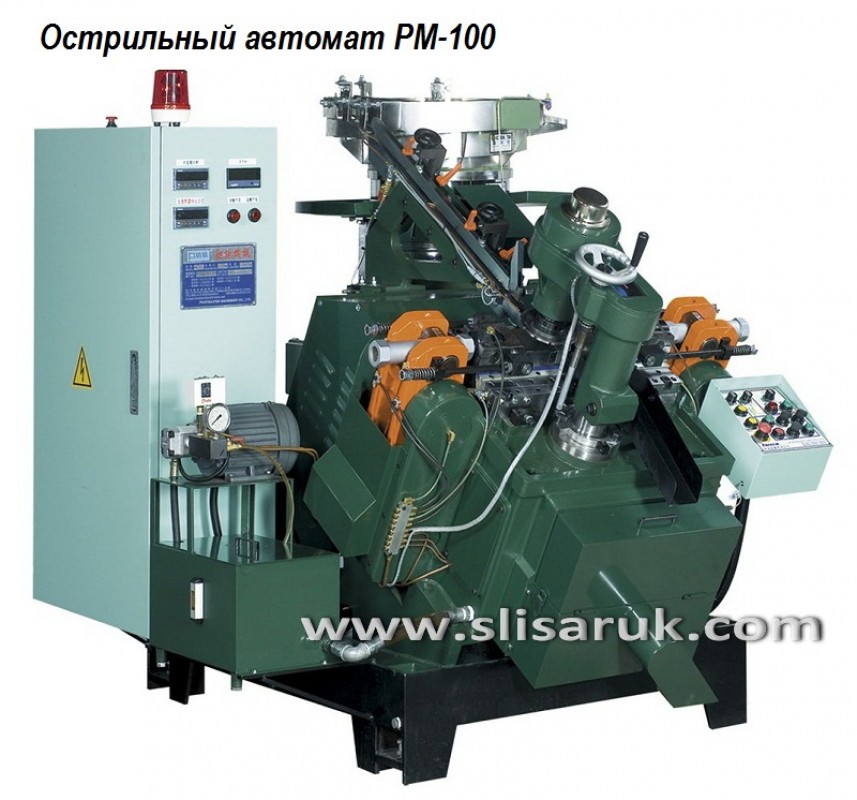

PM-100 PM-100 4,8 100 1-3

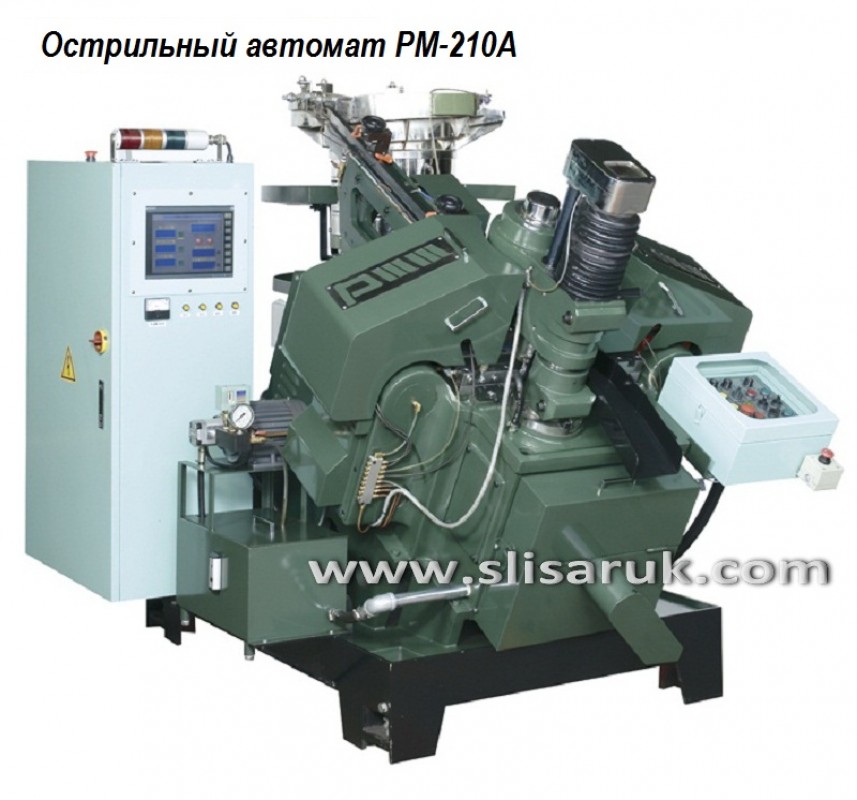

PM-210A PM-210A 5,4 125 1-6

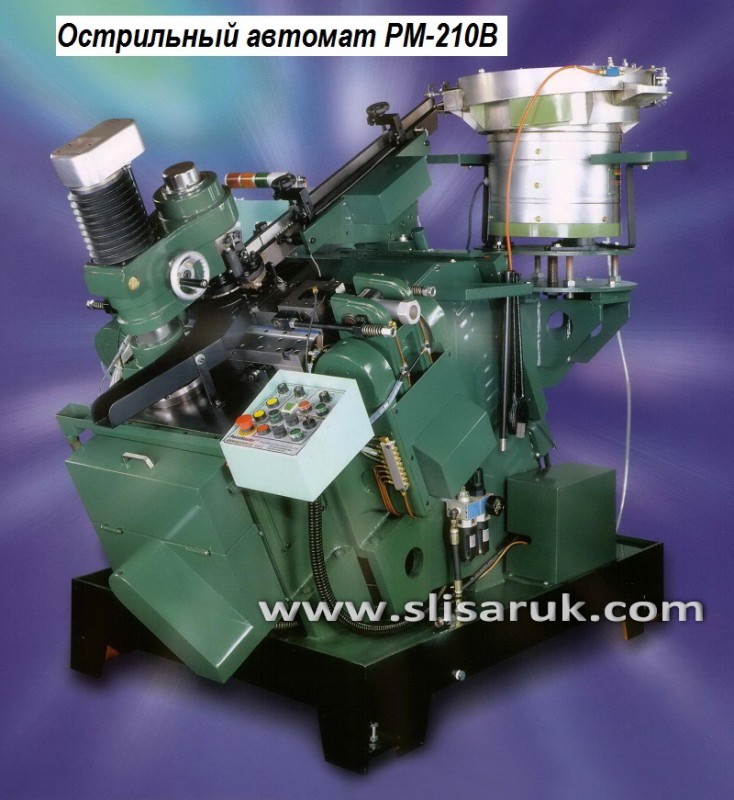

PM-210B PM-210B 6,5 210 1-6

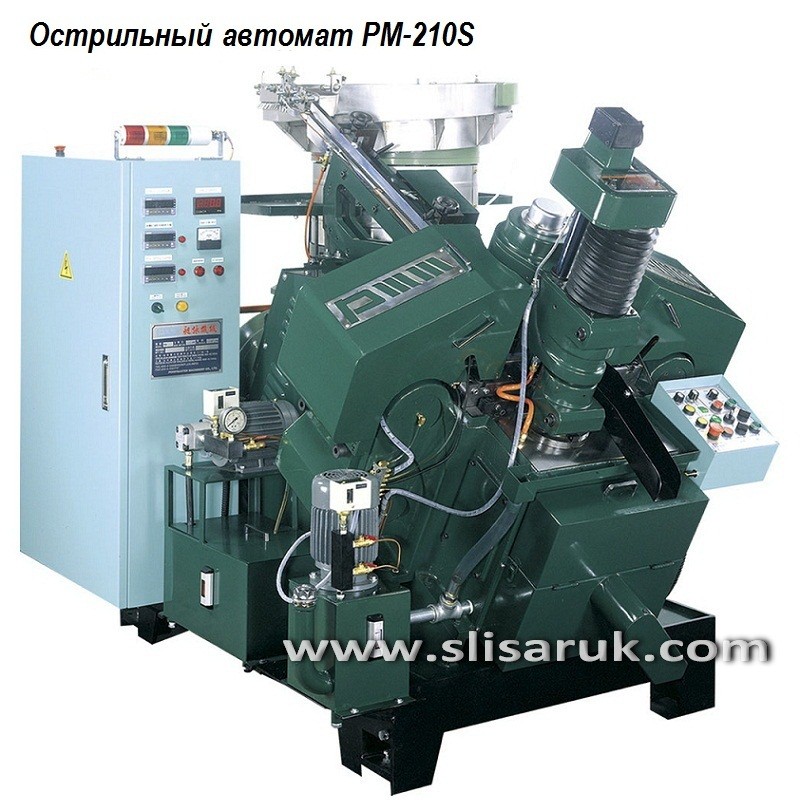

PM-210S PM-210S 6 210 1-6
