Оборудование для производства болтов

ОСНОВЫ ТЕХНОЛОГИИ ПРОИЗВОДСТВА БОЛТОВ:

Для полного цикла производства «ЧЁРНЫХ» БОЛТОВ НИЗКИХ КЛАССОВ ПРОЧНОСТИ необходимо следующее оборудование:

- Многопозиционный холодновысадочный автомат (3- или 4-позиционный - в зависимости от сложности формы болта, стандартный или длинноходовой – в зависимости от длины болта) + резьбонакатной автомат (как правило, на плоских плашках)

Для полного цикла производства БОЛТОВ НИЗКИХ КЛАССОВ ПРОЧНОСТИ С АНТИКОРРОЗИОННЫМ ПОКРЫТИЕМ необходимо следующее оборудование:

- Многопозиционный холодновысадочный автомат (3- или 4-позиционный - в зависимости от сложности формы болта, стандартный или длинноходовой – в зависимости от длины болта) + резьбонакатной автомат (как правило, на плоских плашках) + линия антикоррозионного покрытия (цинкования, фосфатирования или др.)

Для полного цикла производства БОЛТОВ ВЫСОКИХ КЛАССОВ ПРОЧНОСТИ С АНТИКОРРОЗИОННЫМ ПОКРЫТИЕМ необходимо следующее оборудование:

- Многопозиционный холодновысадочный автомат (3- или 4-позиционный - в зависимости от сложности формы болта, стандартный или длинноходовой – в зависимости от длины болта) + резьбонакатной автомат (как правило, на плоских плашках) + линия термической обработки + линия антикоррозионного покрытия

Проволока (калиброванный прокат) подаётся из бухт на ХВА (холодновысадочный автомат), который отрезает заготовку необходимой длины, формирует головку, подголовник и фаску (при наличии последних) и стержень будущего болта. После этого заготовки передаются на другой станок - резьбонакатной, функцией которого является формирование резьбы.

Видео оборудования для производства болтов:

https://youtu.be/M9eVM3alL1w

https://youtu.be/axtyYEaxRW8

Многопозиционные холодновысадочные автоматы для болтов (8)

Полный каталог здесь

Фото Модель Тип Размер изделий Максимальная длина изделий, мм
CBS-13B3S CBS-13B3S 3-позиционный М8 65
CBS-13B4S CBS-13B4S 4-позиционный М8 75
CBS-17B3S CBS-17B3S 3-позиционный М10 75
CBS-17B4S CBS-17B4S 4-позиционный М10 100
CBS-19B3S CBS-19B3S 3-позиционный М12 125
CBS-19B4S CBS-19B4S 4-позиционный М12 125
CBS-24B3S CBS-24B3S 3-позиционный М16 150
CBS-24B4S CBS-24B4S 4-позиционный М16 150

Многопозиционные длинноходовые холодновысадочные автоматы для болтов (16)

Полный каталог здесь

Фото Модель Тип Размер изделий Максимальная длина изделий, мм
CBD-13B3SL CBD-13B3SL 3-позиционный М8 125
CBD-13B4SL CBD-13B4SL 4-позиционный М8 125
CBU-13B3SL CBU-13B3SL 3-позиционный М8 200
CBU-13B4SL CBU-13B4SL 4-позиционный М8 200
CBD-17B3SL CBD-17B3SL 3-позиционный M10 150
CBD-17B4SL CBD-17B4SL 4-позиционный M10 150
CBU-17B3SL CBU-17B3SL 3-позиционный M10 300
CBU-17B4SL CBU-17B4SL 4-позиционный M10 300
CBD-19B3SL CBD-19B3SL 3-позиционный M12 200
CBD-19B4SL CBD-19B4SL 4-позиционный M12 200
CBU-19B3SL CBU-19B3SL 3-позиционный M12 300
CBU-19B4SL CBU-19B4SL 4-позиционный M12 300
CBD-24B3SL CBD-24B3SL 3-позиционный M16 300
CBD-24B4SL CBD-24B4SL 4-позиционный M16 300
CBD-30B3SL CBD-30B3SL 3-позиционный M20 300
CBD-30B4SL CBD-30B4SL 4-позиционный M20 300

Резьбонакатные автоматы на плоских плашках CGR для болтов (24)

Полный каталог здесь

Фото Модель Максимальный диаметр резьбы, мм Максимальная длина изделий, мм Максимальная длина резьбы, мм

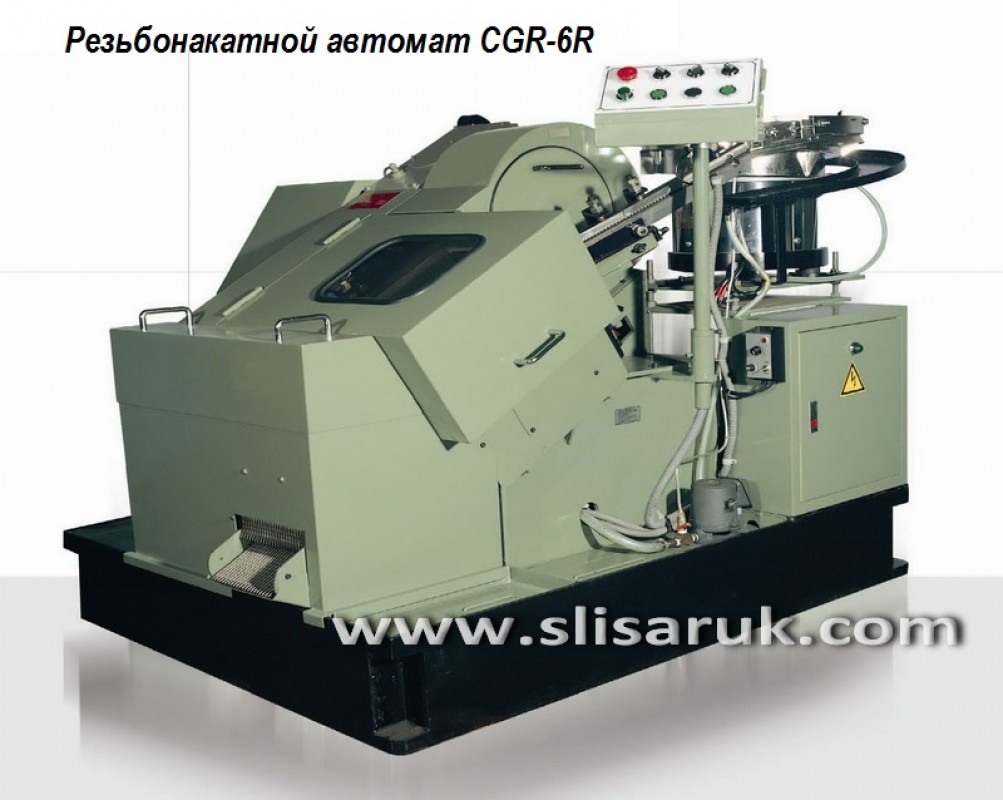

CGR-6R CGR-6R 6 50 40
CGR-6RH CGR-6RH 6 50 50

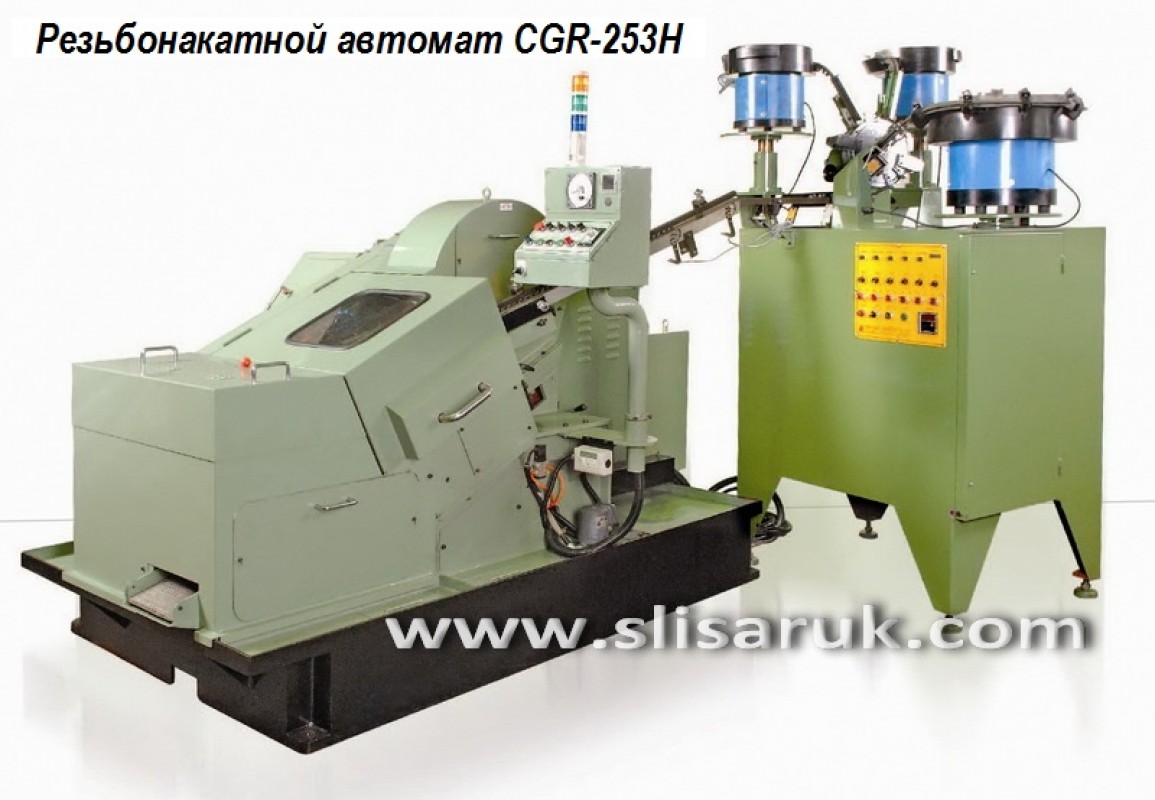

CGR-253H CGR-253H 8 75 60

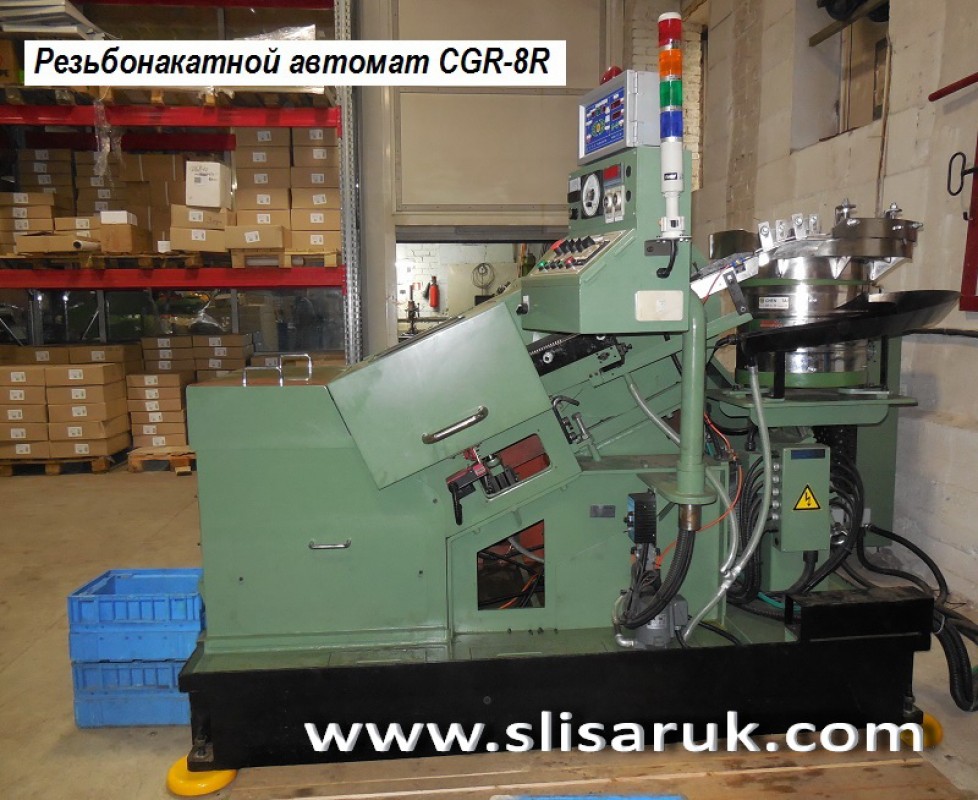

CGR-8R CGR-8R 8 75 60
CGR-254H CGR-254H 8 100 60
CGR-8R4 CGR-8R4 8 100 60

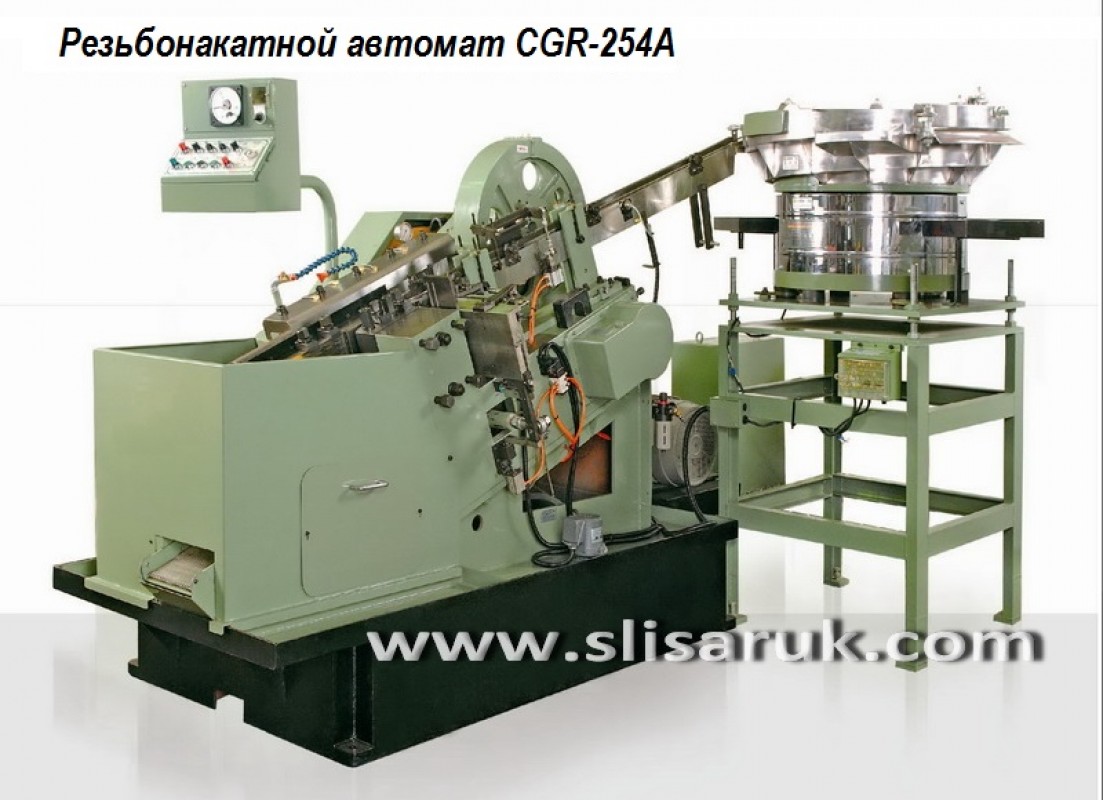

CGR-254A CGR-254A 8 100 100
CGR-305H CGR-305H 10 100 75
CGR-304A CGR-304A 10 100 100
CGR-306H CGR-306H 10 150 75
CGR-306A CGR-306A 10 150 150
CGR-308A CGR-308A 10 200 150
CGR-406H CGR-406H 12 150 100
CGR-406A CGR-406A 12 150 150
CGR-407H CGR-407H 12 180 120
CGR-408A CGR-408A 12 200 150
CGR-508A CGR-508A 16 200 150
CGR-510A CGR-510A 16 250 150
CGR-606H CGR-606H 18 150 120
CGR-608A CGR-608A 20 200 180

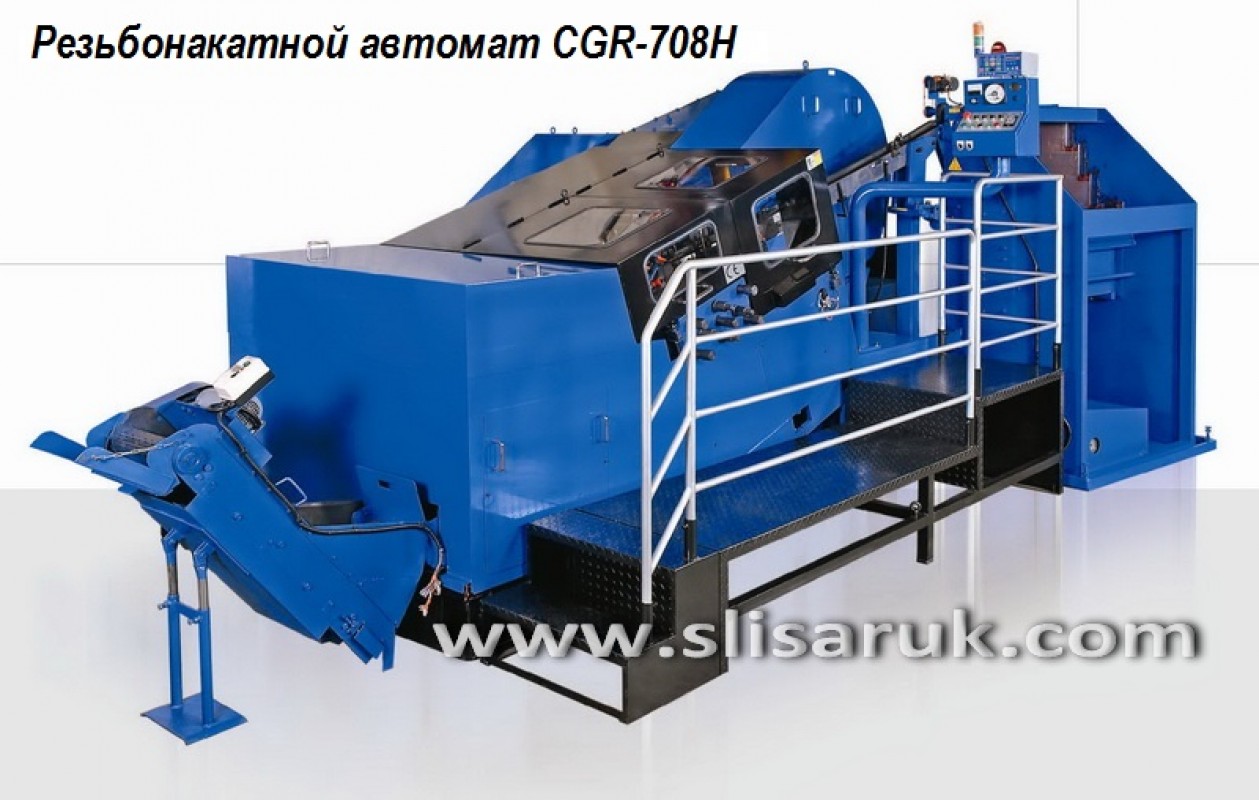

CGR-708H CGR-708H 20 200 150
CGR-806H CGR-806H 24 180 150
CGR-810A CGR-810A 25 250 200
CGR-1012A CGR-1012A 32 300 250

Резьбонакатные автоматы на плоских плашках CTR, CR и ZR для болтов (9)

Полный каталог здесь

Фото Модель Максимальный диаметр резьбы, мм Максимальная длина изделий, мм Максимальная длина резьбы, мм

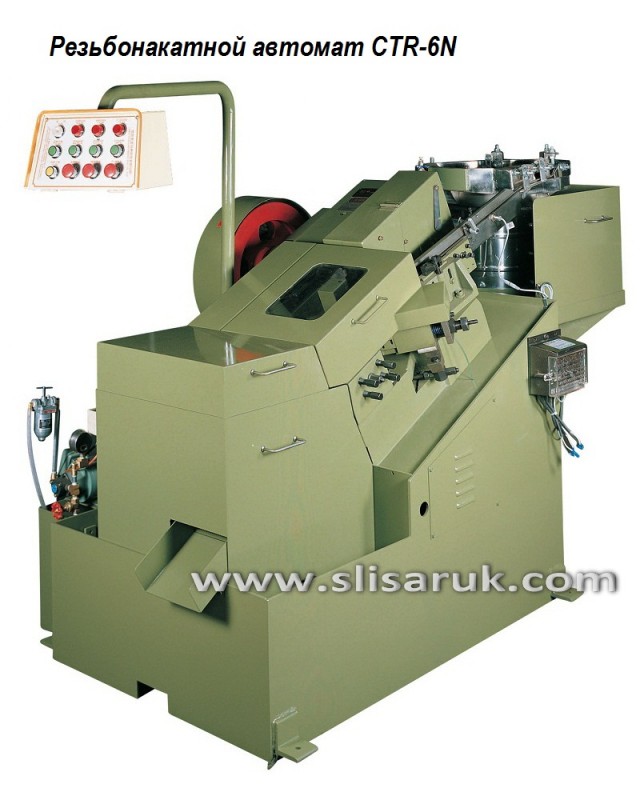

CTR6N CTR6N 6 50/75 50

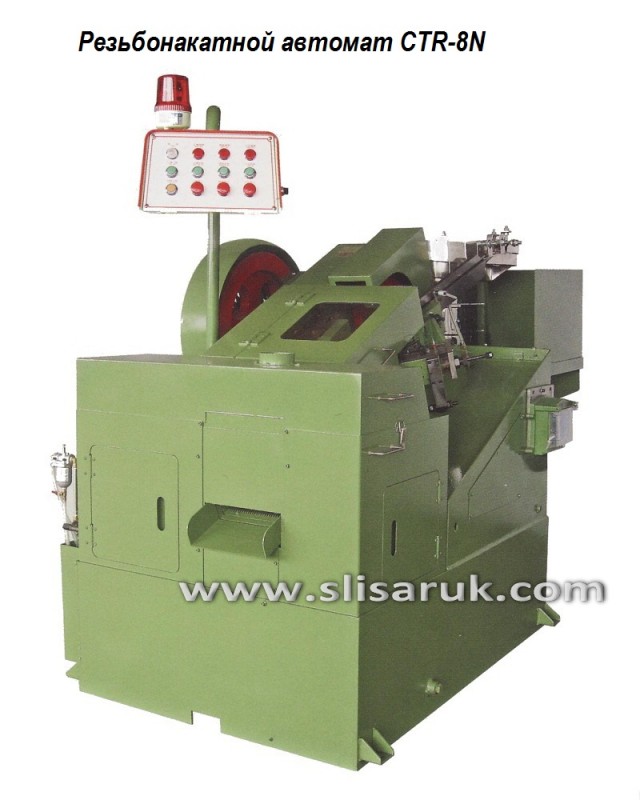

CTR8N CTR8N 8 75 50

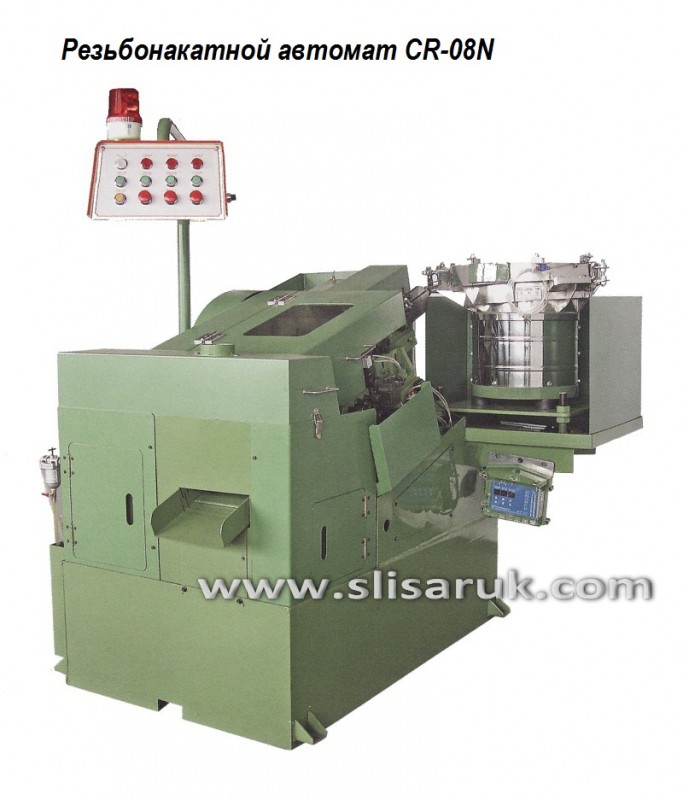

CR08N CR08N 8 75/100/150/200 75

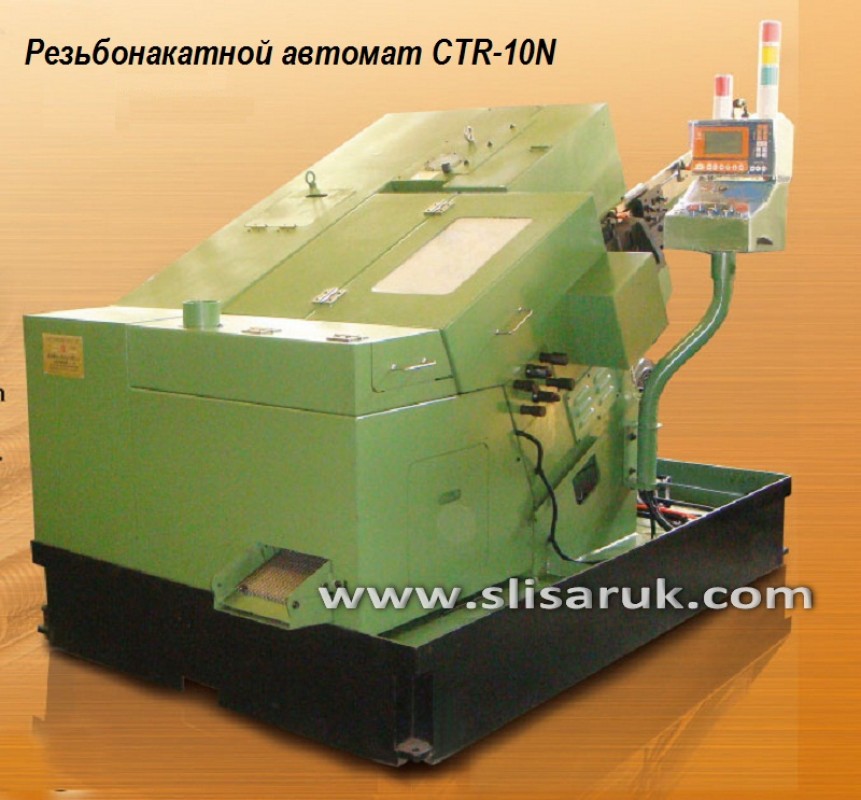

CTR10N CTR10N 10 100/150 65

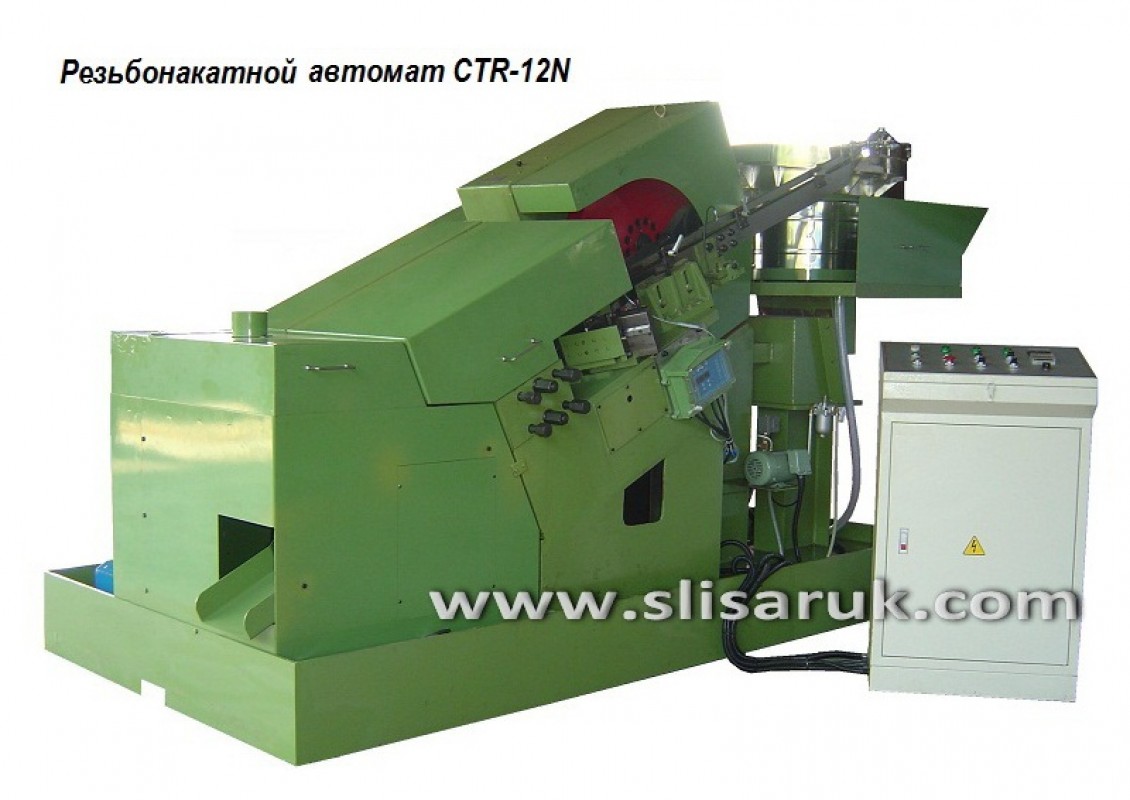

CTR12N CTR12N 12 100/150 75
CTR19N CTR19N 16 150 80

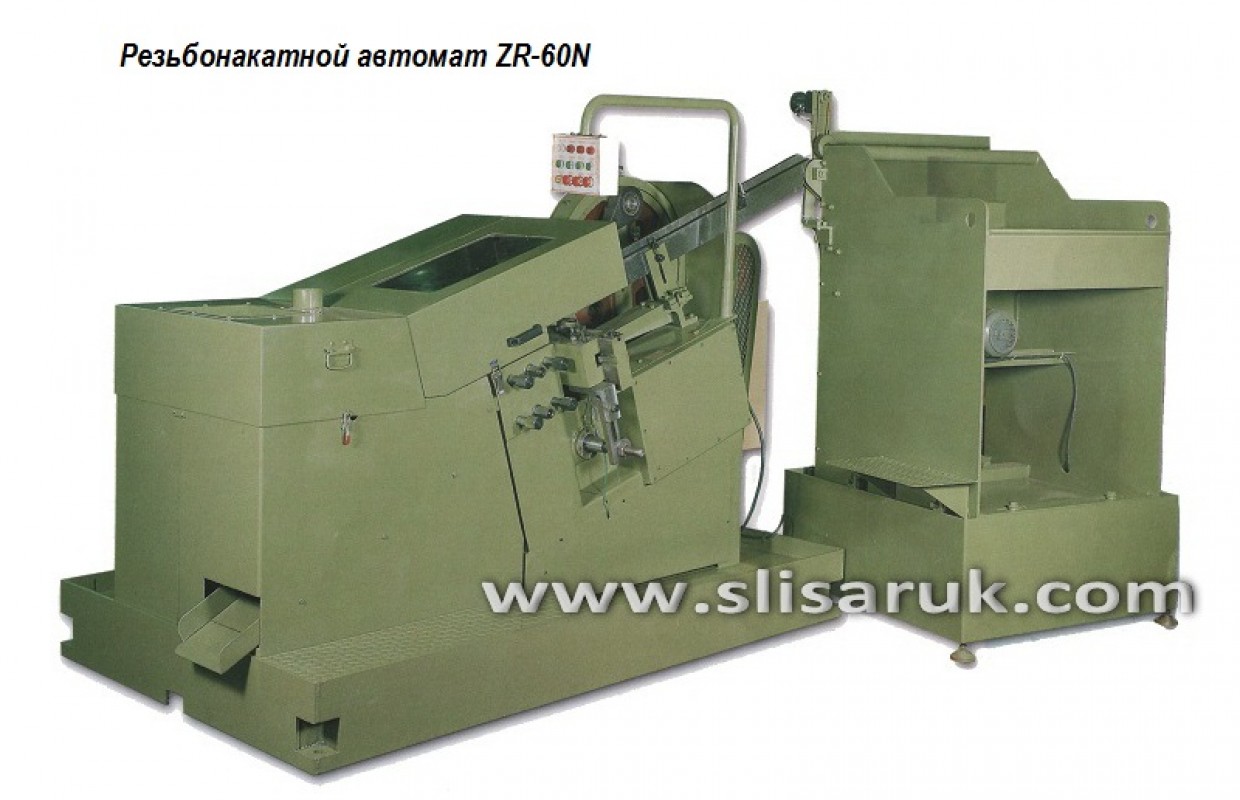

ZR60N ZR60N 16 150/200/300 100

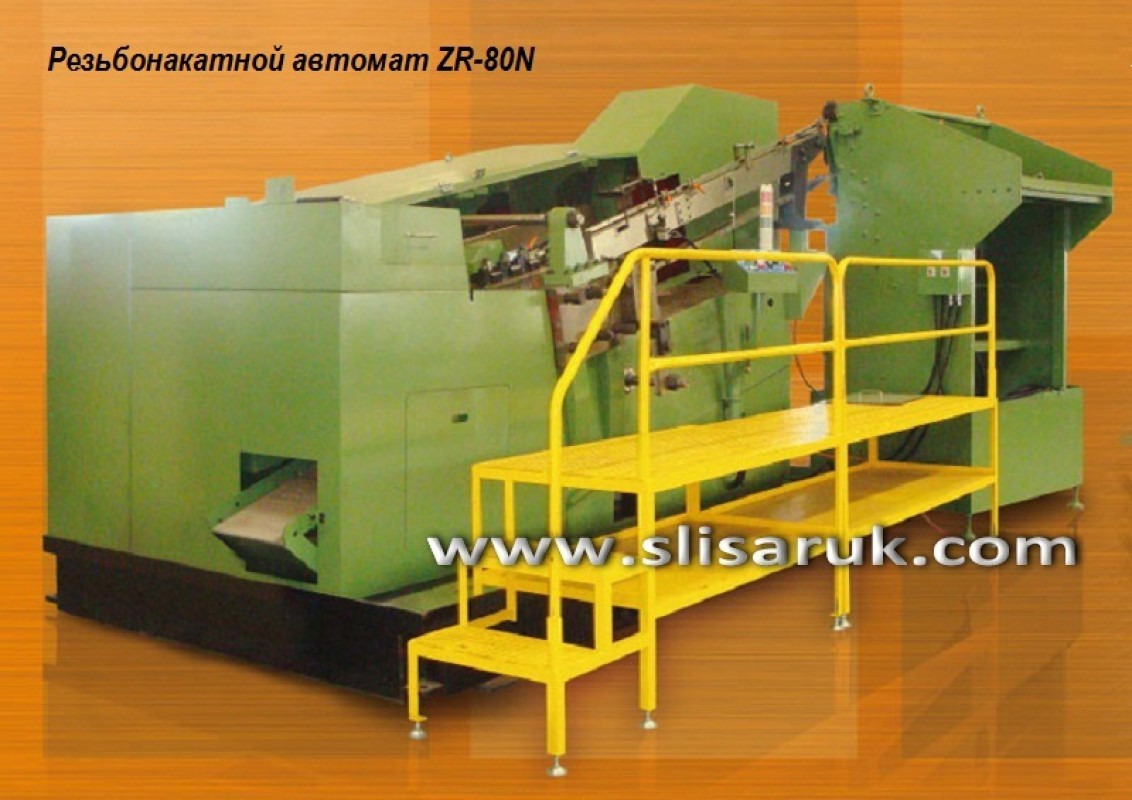

ZR80N ZR80N 24 200/300 150

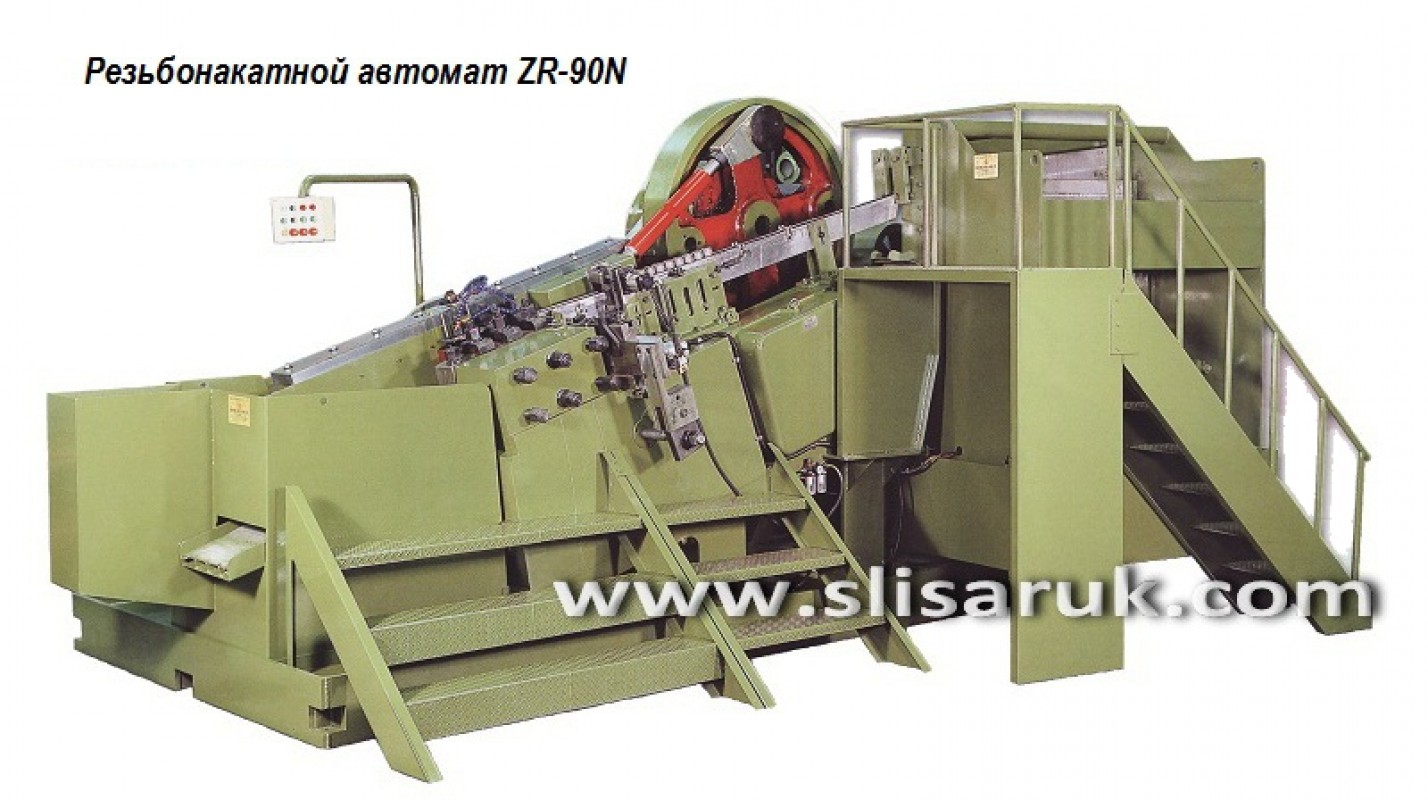

ZR90N ZR90N 30 250/300 150
